وقتی صحبت از نگهداری سیالات خورنده در مخازن فلزی یا بتنی میشود، «خوردگی» و «نشتی» دو واژهای هستند که بیدرنگ به ذهن هر مدیر فنی یا بهرهبردار میرسند. راهحل مؤثر سالهاست روشن است: ایجاد یک سد مطمئن بین سیال و بدنه مخزن. لاینینگ مخزن همان سد است؛ لایهای پیوسته و مقاوم که سطح داخلی مخزن را میپوشاند تا تماس مستقیم با سیال به حداقل برسد، نرخ تخریب کاهش یابد و عمر تجهیز به شکل چشمگیر افزایش پیدا کند. اگر این لایه درست انتخاب و حرفهای اجرا شود، نه فقط عمر مخزن، بلکه کیفیت محصول، ایمنی عملیاتی و هزینههای چرخه عمر هم وضعیت بهتری پیدا میکند.
لاینینگ چیست و چگونه عمل میکند؟
تعریف لاینینگ و کاربردهای آن
پوششدهی یا لاینینگ به پوشش نسبتاً ضخیم و نفوذناپذیری گفته میشود که روی سطح داخلی مخازن، مبدلها، کانالها و تجهیزاتی از این دست اجرا میشود تا در برابر عوامل شیمیایی، حرارتی و مکانیکی نقش حفاظتی داشته باشد. این پوشش به جای آنکه صرفاً یک رنگ نازک باشد، معمولاً چندین برابر ضخیمتر است و با ایجاد مانع پیوسته، مسیر نفوذ یونها و مواد مهاجم را طولانی و دشوار میکند. نتیجه این کار کاهش سرعت خوردگی، پیشگیری از پیتینگ و ترکخوردگی تنشی، و کنترل بهتر آلودگی متقابل بین بدنه و سیال است. به همین دلیل، صنایع نفت و گاز و پتروشیمی، آب و فاضلاب، دارویی و غذایی، آبکاری، معدن و حتی تولید کاغذ از لاینینگ برای اطمینان از پایداری فرایند و کیفیت محصول استفاده میکنند.
انواع مواد مورد استفاده در لاینینگ
انتخاب ماده لاینینگ تابع ماهیت سیال، دما و فشار، سیکلهای حرارتی، حضور ذرات ساینده و حتی الزامات بهداشتی است. برای سرویسهای بسیار خورنده در دماهای نسبتاً بالا، خانواده فلوروپلیمرها مثل PTFE، PFA، FEP و PVDF پرکاربردند؛ چون در برابر طیف وسیعی از اسیدها، بازها و حلالها پایداری شیمیایی دارند و به سطحی بسیار صاف و کمانرژی تبدیل میشوند که آلودگی را کمتر میپذیرد. در محدوده دمایی متوسط یا برای فاضلاب صنعتی، ترموپلاستهایی مانند PP، HDPE و CPVC انتخابهای اقتصادیتری هستند و اجرای آنها با ورقگذاری، اکستروژن ولد یا باندینگ انجام میشود.
وقتی ضربه مکانیکی، سایش یا نیاز به انعطاف مطرح است، رابرلاینینگ با لاستیک طبیعی، SBR، EPDM یا NBR راهگشاست و برای وانهای اسیدشویی و تجهیزات معدنی محبوبیت دارد. اگر محیط علاوه بر خورندگی، شوک حرارتی و تنش سازهای هم تحمیل کند، سیستمهای تقویتشده مثل FRP/وینیلاستر یا اپوکسیهای پولکشیشهای با کاهش نفوذپذیری و افزایش مقاومت مکانیکی عملکرد مناسبی نشان میدهند. در نهایت برای شرایط دمایی بالا یا نیاز به مقاومت سایشی ویژه، لاینینگهای آجری و سرامیکی با ملاتهای ضداسید به کار میروند. ضخامت اجرایی بسته به سیستم میتواند از حدود یک تا چند میلیمتر متغیر باشد و در سامانههای آجری بهمراتب بیشتر است.
مزایای استفاده از لاینینگ در مخازن
۱. افزایش عمر مخازن و تجهیزات
اگر مخزن در تماس مستقیم با سیال خورنده باشد، فرایند تخریب از همان روزهای نخست آغاز میشود و حتی با بهترین آلیاژها هم متوقف نمیگردد. پوششدهی و لاینینگ مخزن با ایجاد یک سطح پایدار و غیرواکنشپذیر، سرعت این روند را به شدت کاهش میدهد. نتیجه آن در عمل به سالهای اضافی کارکرد بدون نشتی و بدون کاهش ضخامت بحرانی تبدیل میشود؛ چیزی که در تحلیلهای اقتصادی پروژه بهخوبی خودش را نشان میدهد.
۲. کاهش هزینههای تعمیرات و نگهداری
هر بار از سرویس خارج کردن مخزن برای تعمیر، هزینه مستقیم و غیرمستقیم دارد. با لاینینگ درست، احتمال خرابی زودهنگام، تاولزدگی، ترک یا نشتی پایین میآید و تعداد توقفهای اضطراری کاهش مییابد. هزینه اولیه اجرای پوشش، معمولاً طی یکی دو سال با صرفهجویی در تعمیرات و کاهش Down time جبران میشود.
۳. محافظت در برابر خوردگی و آسیبهای شیمیایی
محیطهای حاوی اسیدهای قوی، بازهای غلیظ، نمکهای اکسیدکننده یا حلالهای آروماتیک برای فلز پایه و حتی بتن مخرباند. لاینینگ مناسب نهتنها واکنشپذیری را کم میکند، بلکه با پیوستگی لایهای که ایجاد میکند احتمال وقوع خوردگی زیررسوبی، حفرهای و تنشی را پایین میآورد و در برابر نفوذ و حمله انتخابی یونها سد مؤثری میسازد.
۴. بهبود کیفیت مایعات نگهداری شده
سطح لاینشده معمولاً صافتر و غیرجاذبتر از فلز خام است. این ویژگی باعث میشود جذب بو، رنگ و آلایندهها کمتر شود و شستوشو سریعتر و کاملتر انجام گیرد. در صنایع حساس مثل غذا و دارو که ریسک آلودگی و مهاجرت ترکیبات باید نزدیک به صفر باشد، استفاده از گریدهای دارای تاییدیههای بهداشتی همین مزیت را تبدیل به الزام میکند.
مراحل اجرای فرآیند لاینینگ مخزن
۱. بررسی و ارزیابی وضعیت مخزن
کار درست از شناخت دقیق شروع میشود. پیش از هر کاری باید وضعیت بدنه از نظر یکنواختی ضخامت، مناطق تنشدار، جوشها و نقاط مستعد نشت با روشهای دیداری و در صورت نیاز تستهای غیرمخرب سنجیده شود. همزمان ماهیت سیال، بازه دما و فشار، وجود ذرات ساینده، شوکهای حرارتی و نیازهای شستوشو یا استریلیزاسیون تحلیل میشود تا مشخصات فنی مناسبی برای لاینینگ نوشته شود.
۲. آمادهسازی سطح مخزن برای لاینینگ
بهترین سیستم لاینینگ هم اگر روی سطح ضعیف اعمال شود، دوام نخواهد آورد. تمیزکاری عمیق، زنگزدایی تا سطح قابلقبول، ایجاد زبری کنترلشده برای قفلمکانیکی و حذف کامل چربیها و آلودگیها پایه موفقیت کار است. در سازههای فلزی معمولاً استانداردهایی معادل Sa 2.5 و پروفایل زبری مشخص هدفگذاری میشود. اگر بستر بتن باشد، ترمیم ترکها و خللوفرج، پرایمینگ و کنترل رطوبت زیرسطح حیاتی است. در همه موارد، دمای سطح و اختلاف با نقطه شبنم باید پیوسته رصد شود تا میعان و چگالش باعث نقص چسبندگی نشود.
۳. انتخاب و آمادهسازی مواد لاینینگ
در این مرحله بر اساس جدولهای سازگاری شیمیایی، دما و شرایط محیطی، ماده یا سامانه لایهای انتخاب میشود. بسیاری از سیستمها به صورت چندلایه طراحی میشوند: یک پرایمر برای چسبندگی، لایه میانی یا تقویتی برای ایجاد ضخامت و مقاومت مکانیکی، و تاپکوت برای پایداری شیمیایی و سطح نهایی. برای مواد دو جزئی، نسبت اختلاط، ویسکوزیته و زمان مصرف باید دقیق کنترل شود. در رابرلاینینگ، شرایط ولکانش و در ترموپلاستها کیفیت جوش و همپوشانی ورقها تعیینکننده است.
۴. اجرای عملیات لاینینگ
روش اعمال بسته به سیستم متفاوت است. اپوکسیها و وینیلاسترها اغلب با اسپری چندجزئی یا غلتک اجرا میشوند، در حالی که FRP به صورت لایهگذاری دستی یا با روشهای کمکی رزینتزریق شکل میگیرد. ترموپلاستها با برش ورق، شکلدهی و جوش اکستروژن نصب میشوند و در رابرلاینینگ از چسبها و ولکانش سرد یا داغ کمک گرفته میشود. کنترل ضخامت تر و خشک، پیوستگی در گوشهها و فلنجها، و اجرای صحیح درزها بخشی از کنترل کیفیت حین کار است. بعد از اجرا، تستهایی مانند هالیدی/اسپارک برای کشف تخلخل، چسبندگی و در صورت نیاز سختی انجام میشود و فرآیند کیورینگ یا پخت تا رسیدن به خواص نهایی ادامه مییابد.

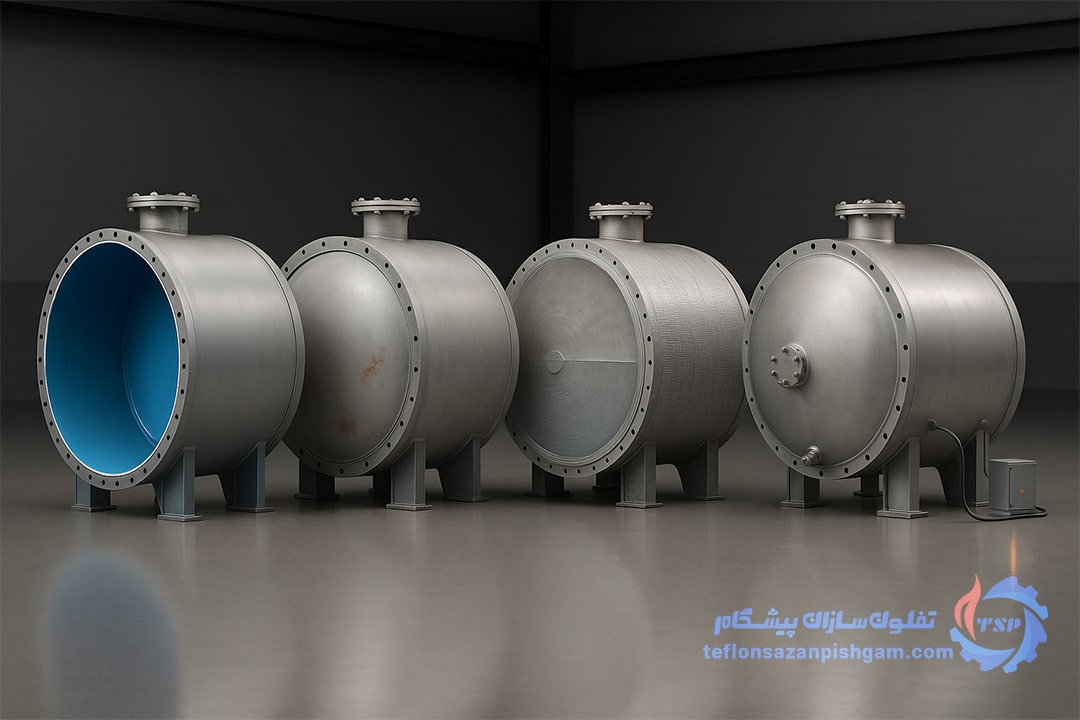

مقایسه لاینینگ با سایر روشهای حفاظتی مخازن
۱. لاینینگ مخزن در مقابل رنگزنی
رنگهای صنعتی با تمام مزیتهای سرعت اجرا و هزینه کمتر، معمولاً ضخامت محدودی دارند و در سرویسهای سخت خیلی زود فرسوده میشوند. لاینینگ با ضخامت بالاتر و نفوذپذیری کمتر، برای محیطهای خورنده و دماهای بالاتر گزینه مطمئنتری است. اگرچه هزینه اولیه بیشتر است، اما در افق چندساله بهخاطر دوام و کاهش تعمیرات، اقتصادیتر عمل میکند.
۲. لاینینگ در برابر پوششهای پلیمری
گاهی پوششهای شیمیایی نازک با عنوان «کوتینگ مقاوم» معرفی میشوند، ولی از نظر عملکردی در کلاس لاینینگ قرار نمیگیرند. پوششدهی و لاینینگ مخزن فلوروپلیمری، لاستیکی یا FRP بهدلیل ضخامت و تقویت مناسب، در برابر شوک حرارتی، سایش و ضربه مقاومت بهتری دارند و برای سرویسهای خیلی خورنده انتخاب میشوند.
۳. لاینینگ و روشهای دیگر حفاظت فیزیکی
حفاظت کاتدی میتواند سرعت خوردگی الکتروشیمیایی را کاهش دهد، اما جایگزین سد شیمیایی نیست و بهویژه در سیالات غیرالکترولیت یا محیطهای با پوششهای معیوب کارایی کافی ندارد. از سوی دیگر، تغییر جنس بدنه به آلیاژهای نیکل یا استنلس خاص هزینه سرمایهگذاری را جهش میدهد. در بسیاری از پروژهها، لاینینگ تعادل بهتری میان عملکرد و هزینه ایجاد میکند.
نکات کلیدی در انتخاب سیستم لاینینگ مناسب
۱. نوع مایع یا مادهای که در مخزن نگهداری میشود
فرمولاسیون سیال، pH، غلظت، اکسیدکنندگی، حلالها و حتی وجود افزودنیهای پاککننده باید بهدقت بررسی شود. اگر فرایندهای شستوشو مانند CIP یا SIP اجرا میشود، شرایط آنها از نظر دما و مواد شوینده روی انتخاب لاینینگ اثر مستقیم میگذارد. برای صنایع بهداشتی، اخذ گرید و تاییدیههای مرتبط نیز بخشی از معیار انتخاب است.
۲. شرایط محیطی و دما
محدوده دمای سرویس و تغییرات ناگهانی آن، تابش UV و شرایط آبوهوایی، امکان یخزدگی، بار مکانیکی و ضربات ناشی از بارگیری و تخلیه همگی باید وارد معادله شوند. وجود ذرات ساینده در سیال یا کاویتاسیون میتواند انتخاب را به سمت سیستمهای مقاومتر مکانیکی هدایت کند یا لزوم پیشبینی نواحی تقویتی را ایجاد کند.
۳. هزینهها و بودجه مربوط به لاینینگ
تصمیم نهایی باید بر پایه تحلیل هزینه چرخه عمر باشد. قیمت خرید مواد و اجرای اولیه، تنها بخشی از داستان است. هزینه توقف خط، ریسک نشتی و پیامدهای زیستمحیطی و ایمنی، و همچنین سهولت تأمین مواد برای تعمیرات آینده، تصویری واقعیتر از بودجه لازم به دست میدهد. سامانهای که امکان تعمیر موضعی مطمئن داشته باشد، در بلندمدت مقرونبهصرفهتر است.
چگونه نگهداری و تعمیرات لاینینگ را انجام دهیم؟
۱. روشهای پایش و بررسی عملکرد لاینینگ
پایش مؤثر با بازرسیهای دورهای منظم شروع میشود. به محض مشاهده تغییر رنگ، تاول، ترک مویی یا لبپریدگی، مورد را ثبت و محل را علامتگذاری کنید. هالیدیتست دورهای را انجام دهید و از سیال نمونه بردارید تا pH و بار ذرهای اندازهگیری شود. این اقدامات جلوی خرابی عمده را میگیرد. در سازههای فلزی استفاده از ضخامتسنجی فراصوتی روی بدنه خارجی، وضعیت زیرپوشش را غیرمستقیم پایش میکند.
۲. زمانبندی مناسب برای تعمیرات و نگهداری
در سیستمهای معمول صنعتی، بازبینیهای بصری بین شش تا دوازده ماه برنامهریزی میشود و متناسب با سرویس، سرویسهای عمیقتر هر چند سال انجام میگیرد. همزمانسازی با توقفات برنامهریزیشده تولید باعث میشود با حداقل اختلال، ترمیمهای لازم انجام شود. ثبت دقیق مشاهدات، نتایج آزمونها و تاریخچه تعمیرات، پایه تصمیمگیریهای بعدی است.
۳. نشانههای نیاز به تعمیر در سیستم لاینینگ
به محض مشاهده تاول موضعی، ترک تارعنکبوتی، نرمی یا گچیشدن غیرعادی سطح یا برقزدگی فلز پایه، کار را متوقف کنید و مورد را ثبت کنید. نرخ خوردگی کوپنها و کیفیت سیال را مجدداً اندازهگیری کنید و هر تغییر ناگهانی را هشدار تلقی کنید. اگر سیستم اجازه میدهد، وصلهگذاری و بازسازی موضعی رزین/لاستیک را انجام دهید؛ در غیر این صورت بخش آسیبدیده را تعویض کنید یا بازپخت/ولکانش مجدد را اجرا کنید. در همه مراحل الزامات ایمنی فضای بسته، تهویه، گازسنجی و رویههای LOTO را رعایت کنید.
جمعبندی
لاینینگ مخزن زمانی به سرمایهگذاری موفق تبدیل میشود که سه ضلع انتخاب درست، اجرای حرفهای و نگهداری منظم کنار هم قرار بگیرند. با چنین رویکردی، عمر مفید مخزن افزایش مییابد، کیفیت محصول تثبیت میشود و هزینههای پنهان توقفات و تعمیرات کاهش پیدا میکند. برای سرویسهای بسیار خورنده و دماهای نسبتاً بالا، فلوروپلیمرها معمولاً انتخاب اول هستند؛ در محیطهای سایشی یا با نیاز به جذب ضربه، سیستمهای لاستیکی و FRP کارآمدتر عمل میکنند؛ و برای دماهای خیلی بالا یا نیازهای خاص، پوششهای آجری و سرامیکی همچنان جای خود را دارند. آنچه تصمیم نهایی را میسازد، جمعبندی دادههای فرایندی و اقتصادی و پایبندی به استانداردهای اجرا و کنترل کیفیت است.
