تعمیر و بازسازی فیتینگ ‌ها و اتصالات گلس‌ لاین

تعمیر و بازسازی فیتینگ ‌ها و اتصالات گلس‌ لاین؛ راهنمای تخصصی نگهداری تجهیزات صنعتی

در صنایع شیمیایی، دارویی و پتروشیمی، سلامت اتصالات و قطعات جانبی تجهیزات به اندازه بدنه اصلی آنها اهمیت دارد. فیتینگ ها و اتصالات گلس لاین به دلیل برخورداری از پوشش شیشه ای مقاوم در برابر بسیاری از مواد خورنده، در انتقال سیالات و اتصال بخش های مختلف تجهیزات صنعتی کاربرد دارند. با این حال، قرار گرفتن مداوم در معرض مواد شیمیایی، تغییرات دمایی و فشارهای مکانیکی میتواند به مرور زمان موجب آسیب دیدن این قطعات شود. در چنین شرایطی، تعمیر و بازسازی فیتینگ ‌ها و اتصالات گلس‌ لاین راهکاری برای بازیابی عملکرد تجهیزات، جلوگیری از نشتی و کاهش هزینه های جایگزینی محسوب میشود. البته انتخاب روش مناسب به نوع اتصال، میزان آسیب و وضعیت ساختار فلزی قطعه بستگی دارد.

در ادامه برای مطالعه مطالب پیش رو دقایق کوتاهی را همراه ما باشید.

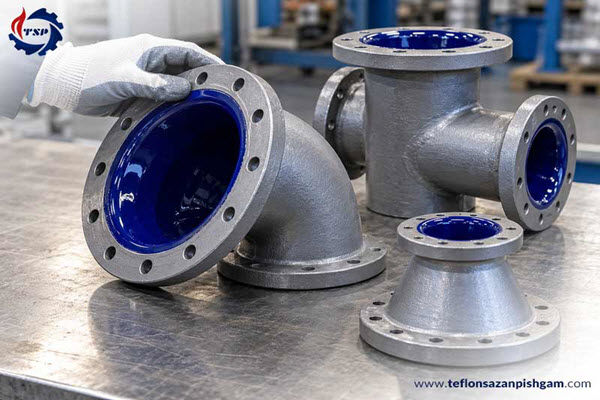

فیتینگ ها و اتصالات گلس لاین از چه اجزایی تشکیل شده اند؟

تجهیزات گلس لاین تنها به راکتورها محدود نمیشوند و مجموعه ای از قطعات جانبی و اتصالات را نیز شامل میشوند. این قطعات میتوانند در بخش های مختلف سیستم های فرایندی مانند مسیر انتقال مواد، ورودی و خروجی راکتور و خطوط تخلیه مورد استفاده قرار بگیرند.

از جمله اجزای رایج این مجموعه میتوان به موارد زیر اشاره کرد:

1. نازل ها: برای ورود و خروج مواد، نصب تجهیزات اندازه گیری و اتصال خطوط لوله استفاده میشوند.
2. فلنج ها: امکان اتصال قطعات به یکدیگر و ایجاد ارتباط ایمن میان بخش های مختلف سیستم را فراهم میکنند.
3. زانویی و سه راهی: برای تغییر مسیر جریان یا تقسیم و ترکیب مسیرهای انتقال مواد کاربرد دارند.
4. لوله های گلس لاین: برای انتقال سیالات خورنده در محیط های صنعتی مورد استفاده قرار میگیرند.
5. کاهنده ها و تبدیل ها: برای اتصال خطوط با قطرهای متفاوت طراحی شده اند.
6. واشرها و گسکت ها: با ایجاد آب بندی مناسب، از نشت مواد در محل اتصال جلوگیری میکنند.

هر کدام از این قطعات باید متناسب با فشار، دما و نوع ماده شیمیایی مورد استفاده انتخاب شوند. علاوه بر این، کیفیت پوشش شیشه ای و سلامت سطح اتصال نقش مهمی در عملکرد مجموعه دارند.

چه عواملی باعث آسیب دیدن اتصالات میشوند؟

خرابی اتصالات گلس لاین همیشه به دلیل فرسودگی طبیعی اتفاق نمی افتد. گاهی یک اشتباه کوچک در نصب، جابه جایی یا بهره برداری میتواند زمینه ساز آسیب های جدی شود.

۱. تنش های مکانیکی و ضربه: پوشش شیشه ای در برابر بسیاری از مواد شیمیایی مقاوم است، اما ماهیت ترد آن باعث میشود در برابر ضربه مستقیم و فشار موضعی حساس باشد. برخورد ابزار، افتادن قطعات سنگین یا وارد شدن نیروی نامتقارن به فلنج میتواند باعث ایجاد ترک و لب پریدگی شود.

۲. شوک حرارتی: تغییر ناگهانی دما یکی از عوامل مهم آسیب به پوشش های شیشه ای است. ورود سیال بسیار سرد به قطعه داغ یا بالعکس، تنش حرارتی ایجاد میکند که ممکن است به ترک خوردگی پوشش منجر شود.

۳. نشتی از محل آب بندی: اگر گسکت به درستی انتخاب یا نصب نشود، احتمال نشت مواد فرایندی وجود دارد. ورود مواد خورنده به نواحی بدون پوشش یا قسمت های اتصال میتواند باعث خوردگی فلز زیرین شود.

۴. خوردگی و فرسایش شیمیایی: انتخاب نامناسب جنس قطعه یا استفاده از تجهیز خارج از محدوده سازگاری شیمیایی آن میتواند به مرور زمان باعث تخریب پوشش و کاهش عملکرد شود.

۵. نصب و مونتاژ غیراصولی: اعمال نیروی بیش از حد هنگام بستن فلنج ها، ناهم راستایی لوله ها و وارد شدن بار اضافی به نازل ها میتواند به ساختار اتصالات آسیب برساند.

چگونه میتوان وضعیت اتصالات را به درستی ارزیابی کرد؟

پیش از شروع هرگونه تعمیر، باید مشخص شود که آسیب فقط به پوشش شیشه ای محدود است یا بخش فلزی نیز دچار مشکل شده است. این بررسی از انتخاب روش اشتباه و صرف هزینه برای تعمیراتی که دوام کافی ندارند جلوگیری میکند.

در مرحله نخست، بازرسی چشمی برای شناسایی ترک ها، خراش ها، لب پریدگی ها، آثار زنگ زدگی و نشانه های نشتی انجام میشود. سطح فلنج ها، محل اتصال نازل ها و قسمت هایی که گسکت در آنها قرار میگیرد باید با دقت بیشتری بررسی شوند.

در ادامه، متخصصان میتوانند از روش هایی مانند اندازه گیری ضخامت پوشش و آزمون جرقه برای شناسایی ناپیوستگی های لایه شیشه ای استفاده کنند. در مواردی که احتمال وجود ترک های پنهان بر اثر تنش مکانیکی یا حرارتی مطرح باشد، روش های تکمیلی بازرسی نیز قابل بررسی هستند.

نکته مهم این است که انجام این آزمون ها باید توسط افراد آموزش دیده و مطابق دستورالعمل سازنده صورت بگیرد؛ زیرا اجرای نادرست برخی روش های تست ممکن است به پوشش آسیب وارد کند.

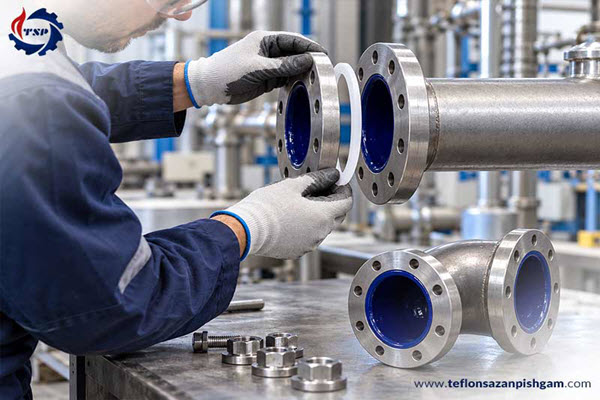

بازرسی و ترمیم تخصصی اتصالات و فلنج های گلس لاین در تجهیزات صنعتی| بلبرینگ ایران

کدام روش برای تعمیر قطعات آسیب دیده مناسب است؟

انتخاب روش تعمیر به محل آسیب، شدت آن و شرایط استفاده از قطعه بستگی دارد. در برخی موارد، تعمیر موضعی میتواند عملکرد قطعه را به وضعیت قابل قبول بازگرداند؛ اما آسیب های گسترده ممکن است به تعویض یا بازسازی کامل نیاز داشته باشند.

تعمیر موضعی با قطعات مخصوص: برای برخی آسیب های محدود در نازل ها و محل های اتصال، میتوان از راهکارهای تخصصی مانند بوش ها و غلاف های PTFE یا تانتالیوم استفاده کرد. این قطعات با هدف ایجاد محافظت و بازیابی عملکرد آب بندی طراحی میشوند و انتخاب آنها باید با توجه به نوع آسیب و شرایط فرایندی باشد.

بازسازی پوشش شیشه ای: اگر ساختار فلزی قطعه قابلیت تعمیر داشته باشد، ممکن است بتوان پوشش قدیمی را حذف و پس از آماده سازی و اصلاح زیرلایه، فرایند شیشه کاری مجدد را انجام داد. این روش به تجهیزات تخصصی و کنترل دقیق فرایند حرارتی نیاز دارد.

تعویض کامل قطعه: در صورتی که آسیب فلز پایه شدید باشد، هندسه قطعه تغییر کرده باشد یا تعمیر موضعی قابلیت اطمینان کافی ایجاد نکند، تعویض قطعه میتواند انتخاب مناسب تری باشد.

در فرایند تعمیر و بازسازی فیتینگ ‌ها و اتصالات گلس‌ لاین باید هزینه تعمیر، زمان توقف دستگاه و میزان اطمینان از عملکرد مجدد قطعه همزمان بررسی شوند.

اهمیت گسکت و فلنج در عملکرد اتصالات

یکی از بخش هایی که گاهی در برنامه های تعمیراتی کمتر مورد توجه قرار میگیرد، سیستم آب بندی اتصالات است. حتی اگر پوشش شیشه ای سالم باشد، انتخاب گسکت نامناسب میتواند موجب نشتی و ایجاد مشکلات عملیاتی شود.

گسکت های PTFE، گسکت های تقویت شده و نمونه های گرافیتی از جمله گزینه هایی هستند که با توجه به شرایط فرایند انتخاب میشوند. نوع ماده، دمای کاری، فشار و سازگاری شیمیایی باید در انتخاب آنها در نظر گرفته شود.

همچنین سطح تماس فلنج ها باید سالم و بدون تغییر شکل باشد. هنگام مونتاژ، استفاده از روش صحیح سفت کردن پیچ ها و رعایت گشتاور توصیه شده سازنده اهمیت زیادی دارد. ناهم راستایی اتصالات نیز باید پیش از راه اندازی برطرف شود تا فشار اضافی به نازل و فلنج وارد نشود.

مراحل اجرای یک پروژه بازسازی اصولی

برای جلوگیری از دوباره کاری، بهتر است تعمیرات براساس یک برنامه مشخص انجام شوند:

۱. جمع آوری اطلاعات: نقشه قطعه، شماره فنی، جنس مواد و سوابق تعمیراتی بررسی شود.

۲. ایمن سازی تجهیز: خطوط تخلیه، پاکسازی و ایزوله شوند و الزامات ایمنی کار رعایت شود. ورود به فضای بسته نیز باید مطابق مجوزها و دستورالعمل های مربوط انجام شود.

۳. بررسی میزان آسیب: وضعیت پوشش، بدنه فلزی، محل اتصال و سطح آب بندی ارزیابی شود.

۴. انتخاب روش تعمیر: با توجه به گزارش بازرسی، تعمیر موضعی، بازسازی پوشش یا تعویض قطعه انتخاب شود.

۵. اجرای عملیات تخصصی: تعمیرات توسط نیروی متخصص و با قطعات و مواد سازگار انجام شود.

۶. کنترل نهایی: وضعیت پوشش، آب بندی، ابعاد و سلامت اتصالات پیش از نصب و بهره برداری مجدد بررسی شود.

ثبت تمام مراحل و نگهداری گزارش های تعمیراتی نیز به برنامه ریزی بهتر سرویس های آینده کمک میکند.

راهکارهای افزایش عمر اتصالات پس از تعمیر

بازگشت قطعه به خط تولید به معنای پایان مراقبت ها نیست. برای جلوگیری از تکرار خرابی، بهتر است شرایط بهره برداری به صورت منظم کنترل شود.

استفاده از ابزار مناسب هنگام نصب، جلوگیری از وارد شدن ضربه به سطوح شیشه ای، کنترل نشتی و بررسی وضعیت گسکت ها از اقدامات مهم نگهداری هستند. همچنین تغییرات ناگهانی دمایی باید تا حد امکان مطابق محدودیت های تعیین شده توسط سازنده کنترل شوند.

در سیستم های حساس، تهیه برنامه بازرسی دوره ای و ثبت وضعیت قطعات میتواند به شناسایی آسیب ها در مراحل اولیه کمک کند. به این ترتیب، تعمیر و بازسازی فیتینگ ‌ها و اتصالات گلس‌ لاین تنها یک اقدام اصلاحی نخواهد بود، بلکه بخشی از برنامه نگهداری پیشگیرانه تجهیزات صنعتی محسوب میشود.

اطلاعات بیشتر: راهنمای جامع احیا و بازسازی راکتور گلس‌ لاین

جمع بندی

فیتینگ ها و اتصالات گلس لاین از اجزای مهم سیستم های فرایندی هستند و سلامت آنها تاثیر مستقیمی بر ایمنی، کیفیت تولید و عملکرد تجهیزات دارد. ضربه مکانیکی، شوک حرارتی، خوردگی، نشتی و نصب غیراصولی از مهم ترین دلایل آسیب دیدن این قطعات به شمار میروند.

برای دستیابی به نتیجه مطلوب، ابتدا باید وضعیت پوشش شیشه ای و بدنه فلزی به دقت بررسی شود و سپس متناسب با شدت آسیب، روش تعمیر یا تعویض انتخاب گردد. استفاده از قطعات استاندارد، رعایت اصول آب بندی و انجام بازرسی های دوره ای نیز در افزایش عمر مفید اتصالات نقش مهمی دارند.

در نهایت، زمانی میتواند یک راهکار اقتصادی و قابل اعتماد باشد که توسط متخصصان این حوزه، با رعایت الزامات فنی و دستورالعمل های سازنده انجام شود.
