اگر حلقه تفلونی (PTFE Seal Ring) را تازه نصب کردهاید و همان اول کار نشتی میبینید، احتمالاً مشکل از «خود تفلون» نیست. تفلون معمولاً بیگناهترین عضو ماجراست، ولی چون نرمتر از فلز است و رفتار «خزش/نشست» دارد، خطاهای کوچکِ نصب و طراحی را خیلی سریع لو میدهد. اینجا دقیقاً میرویم سراغ سه علت رایج نشتی رینگ آببندی بعد از نصب، نشانههای هرکدام، و راهحلهایی که واقعاً در کارگاه جواب میدهند.
علت ۱: سطح نشیمن و آمادهسازی اشتباه (Surface / Seat)
خیلی وقتها نشتی از جایی شروع میشود که هیچکس دوست ندارد ببیند: سطح نشیمن یا محل تماس. PTFE مثل لاستیک نیست که با انعطاف بالا همه چیز را «بپوشاند». اگر سطح فلز خط و خش، پله، پلیسه، یا آلودگی داشته باشد، آببندی از همان نقطه سوراخ میشود.
قبل از ادامه، در صورت نیاز میتوانید ساخت قطعات و آببندهای صنعتی خود را به تفلونسازان پیشگام بسپارید.
نشانههای رایج این ایراد
-
نشتی از همان لحظه اول بعد از راهاندازی
-
نشتی موضعی (مثلاً فقط یک سمت)
-
روی رینگ، رد خراش یا بریدگیهای ریز میبینید
-
روی نشیمن فلزی، پلیسه یا لبه تیز وجود دارد
چک کنید
-
تمیزی سطح: روغن، براده، گرد و خاک، حتی اثر انگشت چرب هم میتواند بدقلقی کند.
-
پلیسه و لبههای تیز: مخصوصاً در لبه ورودی (Chamfer/پخ) و گوشهها.
-
هممحوری و تاب داشتن قطعات: اگر شفت/هاوسینگ همراستا نیست، رینگ یک سمت بیشتر له میشود.
راهحلهای سریع و عملی
-
دیبور/پخزنی ورودی: یک پخ مناسب روی لبههای ورود رینگ، احتمال بریدگی را شدیداً کم میکند.
-
پولیش یا اصلاح سطح نشیمن: اگر خط و خش دارید، «امید» جایگزین ماشینکاری نمیشود. سطح باید یکدست شود.
-
کنترل مونتاژ:
-
سفتکردن پیچها یکنواخت و مرحلهای باشد (نه یکی را تا ته، بعدی را نصفه).
-
اگر فلنج دارید، گشتاور نامتقارن یعنی نشتی نامتقارن.
-
-
بررسی لبپر شدن رینگ: اگر هنگام جا زدن، رینگ لبپر شده باشد، تعویض معمولاً سریعتر از قهر کردن با دستگاه است.
نکتهی طلایی: خیلی از نشتیهایی که به «کیفیت تفلون» نسبت داده میشوند، با یک پخ درست و تمیزکاری حرفهای حل میشوند. بله، همینقدر ساده و اعصابخردکن.

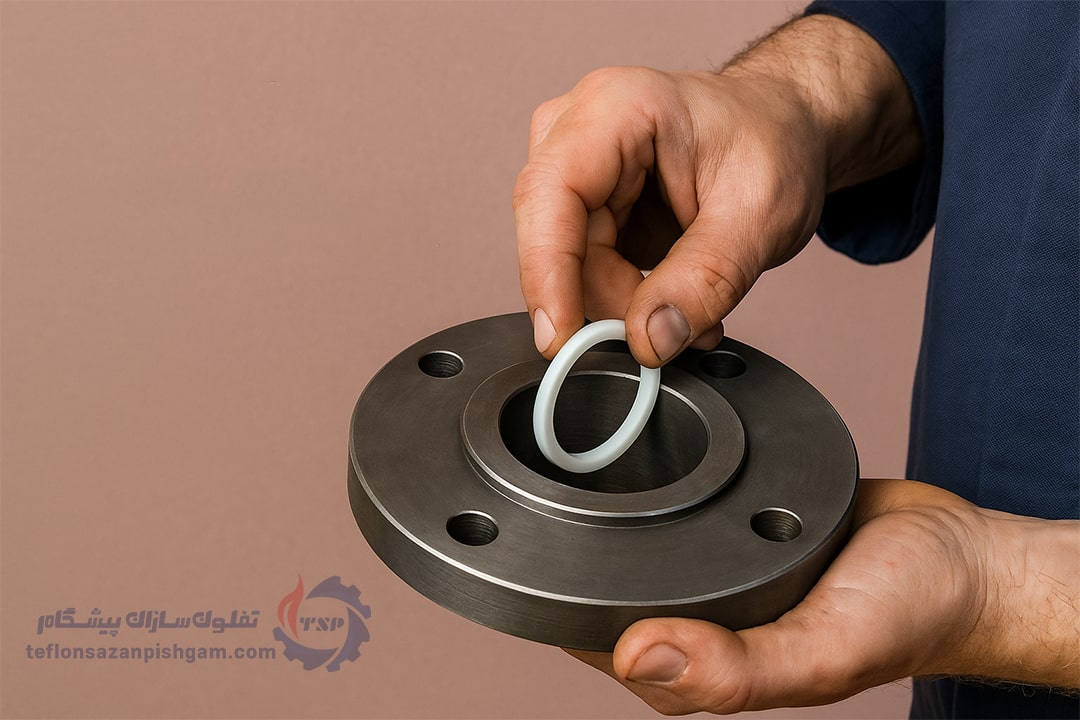

علت ۲: طراحی/خلاصی نامناسب (Gland Design / Clearance)
اگر نصب تمیز است ولی همچنان نشتی رینگ آببند دارید، احتمالاً مشکل از طراحی محل قرارگیری رینگ (گِلَند/شیار/محفظه) یا خلاصیهاست. PTFE تحت فشار تمایل دارد به سمت فضای آزاد حرکت کند (Extrusion). از آن طرف هم اگر فشار اولیه کافی برای آببندی ایجاد نشود، نشتی اجتنابناپذیر است.
اشتباهات رایج طراحی
-
فشردگی (Squeeze) کم یا زیاد
-
کم باشد: رینگ «نمینشیند» و آببندی شکل نمیگیرد.
-
زیاد باشد: رینگ له میشود، تغییر شکل میدهد، یا در حرکت سایش شدید ایجاد میکند.
-
-
خلاصی اکستروژن زیاد: فاصلهی زیاد بین قطعات فلزی یعنی مسیر فرار برای PTFE.
-
عدم پیشبینی خزش PTFE: تفلون با زمان «مینشیند». اگر طراحی شما جبران نشست ندارد، آببندی افت میکند.
-
شرایط دما/فشار واقعی با فرضیات طراحی نمیخواند: دمای بالاتر، نرمتر شدن و خزش بیشتر.
نشانههای این ایراد
-
نشتی بعد از چند ساعت/چند روز (نه لزوماً لحظه اول)
-
بدتر شدن نشتی با افزایش فشار
-
بیرونزدگی یا ریشریش شدن لبه رینگ (علامت اکستروژن)
-
تغییر شکل محسوس رینگ در ناحیه خلاصی
راهحلهای رایج (بسته به نوع کاربرد)
-
استفاده از بکاپ رینگ (Backup Ring) برای کم کردن اکستروژن، مخصوصاً در فشارهای بالاتر.
-
اصلاح ابعاد شیار/محفظه: گاهی تنها درمان واقعی همین است.
-
استفاده از رینگ فنردار یا انرژیزای داخلی (در صورت امکان): برای حفظ فشار تماس در طول زمان.
-
بهبود هممرکزی و کنترل لقیها: هر میلیمتر لقی اضافی میتواند تبدیل به کانال نشتی شود.
چکلیست طراحی سریع
-
آیا رینگ واقعاً «پیشفشار» کافی دارد یا فقط آنجا گذاشته شده؟
-
آیا جایی برای فرار مواد (خلاصی) بیش از حد باز است؟
-
آیا فشار کاری نزدیک به لبه توان طراحی است؟
-
آیا دمای کاری باعث نرم شدن و نشست سریعتر میشود؟
-
اگر حرکت دارید، آیا سایش و گرم شدن موضعی رخ میدهد؟
علت ۳: انتخاب گرید نامناسب PTFE (Virgin vs Filled)
این یکی همان جایی است که خیلیها سراغش میروند، ولی معمولاً دیرتر از دو علت قبلی باید بررسی شود. با این حال، واقعیت این است که گرید اشتباه میتواند نشتی بعد از نصب را تشدید کند، مخصوصاً وقتی فشار، دما، یا حرکت/سایش دارید.
چرا گرید مهم است؟
-
PTFE خالص (Virgin) سازگاری شیمیایی عالی دارد، ولی خزش و تغییر شکلش بیشتر است.
-
PTFE پرشده (Filled) (مثل کربن، برنز، شیشه و…) معمولاً:
-
خزش کمتر
-
پایداری ابعادی بهتر
-
مقاومت سایشی بهتر (در بسیاری از موارد)
-
اما ممکن است در برخی سیالات/شرایط، محدودیت داشته باشد.
-
نشانههای گرید نامناسب
-
نشتی تدریجی به خاطر نشست (Cold Flow) حتی وقتی طراحی خوب است
-
سایش غیرعادی در کاربردهای دینامیک
-
تغییر شکل سریعتر از انتظار
-
ناسازگاری شیمیایی (تورم، تردی، تخریب سطحی) در سیالات خاص
راهنمای انتخاب سریع:
-
Virgin PTFE مناسبتر است اگر:
-
سیال خورنده/حساس دارید و بیشترین سازگاری شیمیایی میخواهید
-
آببندی بیشتر استاتیک است و بار مکانیکی خیلی بالا نیست
-
خلوص و عدم آلودگی مهم است
-
طراحی شما جبران نشست را دارد (ساپورت، فنر، ساختار مناسب)
-
-
Filled PTFE مناسبتر است اگر:
-
فشار بالاست و نشستن رینگ باعث افت آببندی میشود
-
حرکت/سایش دارید (دینامیک)
-
تلرانس و پایداری ابعادی مهم است
-
خرابیهای قبلی از جنس «نشست، تغییر شکل، سایش» بوده نه «حمله شیمیایی»
-
انواع ورق تفلون PTFE؛ راهنمای انتخاب گرید مناسب برای کاربردهای صنعتی
نکته مهم: «پرشده» همیشه بهتر نیست. بعضی پرکنندهها میتوانند روی سایش جفت فلزی یا سازگاری با سیال اثر بگذارند. انتخاب گرید باید با کاربرد واقعی هماهنگ باشد، نه با جملهی «فلانی گفت کربن خوبه».

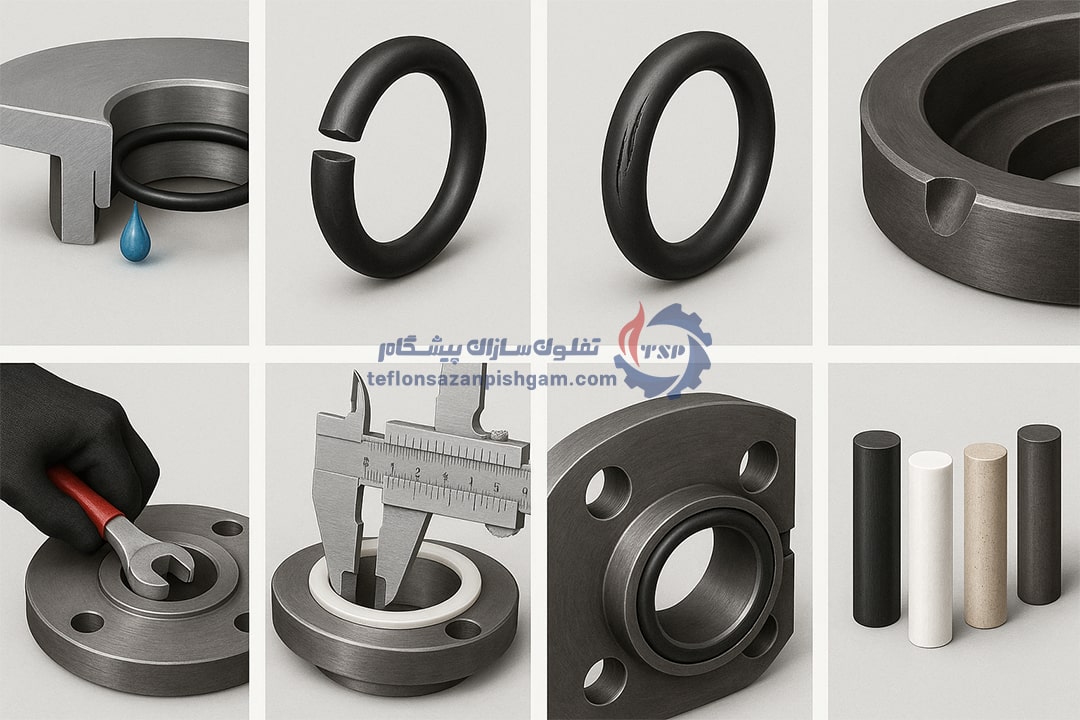

چکلیست عیبیابی نشتی رینگ آببند بعد از نصب (مرحلهای و سریع)
اگر میخواهید خیلی منطقی جلو بروید، این ترتیب را رعایت کنید:
-
نشتی دقیقاً از کجاست؟
-
نشتی محیطی، موضعی، از زیر فلنج، یا کنار شفت؟
-
-
بازرسی ظاهری رینگ (بعد از باز کردن)
-
بریدگی لبه؟
-
رد خراش؟
-
ریشریش شدن (اکستروژن)؟
-
لهشدگی غیرمتقارن؟
-
بررسی سطح نشیمن
-
پلیسه/لبه تیز؟
-
خط و خش؟
-
آلودگی و براده؟
-
کنترل مونتاژ
-
سفت کردن یکنواخت؟
-
همراستایی؟
-
گیر کردن رینگ هنگام جا زدن؟
-
بررسی طراحی/خلاصی
-
آیا خلاصیها اجازه اکستروژن میدهند؟
-
آیا پیشفشار کافی وجود دارد؟
-
آیا دما/فشار واقعی از فرض طراحی بالاتر است؟
-
در نهایت: بررسی گرید
-
Virgin بوده و نشست کرده؟
-
Filled لازم بوده ولی استفاده نشده؟
-
سیال با گرید انتخابی سازگار نیست؟
جمعبندی
نشتی حلقه آببند تفلونی بعد از نصب، در اکثر موارد از سه جا میآید: سطح نشیمن و آمادهسازی، طراحی/خلاصی، یا گرید نامناسب PTFE. اگر بخواهید سریع و حرفهای حلش کنید، اول سراغ سطح و مونتاژ بروید، بعد طراحی و خلاصیها را بررسی کنید، و آخر سر گرید را تغییر بدهید.
