در پروژههای صنعتی، خطوط لوله معمولاً یا در محل پروژه ساخته و نصب میشوند یا به صورت اسپولهای پیشساخته در کارگاه آماده میگردند. بسیاری از مهندسان و پیمانکاران با وجود کار روزانه با خطوط لوله، همچنان این پرسش را دارند که چه تفاوتی بین اسپول و لولهکشی معمولی وجود دارد و هر کدام چه زمانی بهترین گزینه هستند؟ این مقاله یک راهنمای کامل است برای تفاوت اسپول و لوله معمولی تا بتوانید اسپول را بهتر بشناسید و در تصمیمگیریهای پروژهای، انتخابی دقیق و اقتصادی داشته باشید.
همچنین اگر به دنبال شناخت انواع اسپولها هستید، مقاله «بررسی انواع اسپولها و کاربردهای آنها در پروژههای صنعتی ۱۴۰۴» منبع خوبی برای تکمیل این مطلب است.
اسپول چیست و چگونه با لولههای معمولی تفاوت دارد؟
اسپول (Pipe Spool) مجموعهای از لوله، فیتینگ، فلنج، گسکت و اتصالات است که بهصورت پیشساخته در کارگاه مونتاژ و آماده نصب میشود.
در مقابل، لولهکشی معمولی به اجرای برشی، فیتینگگذاری، تنظیمات و جوشکاری در محل پروژه گفته میشود.
تفاوت اصلی این دو:
اسپول در محیط کنترلشده تولید میشود و کیفیت یکنواختتری دارد.
لولهکشی سنتی، وابسته به شرایط محیطی و تیم اجرا است و معمولاً سرعت پایینتری دارد.
اسپول برای پروژههای پیچیده یا زمانبندی فشرده انتخاب بهتری است.
در اسپول، تمام ابعاد و زوایا روی نقشههای ایزومتریک مشخص است و خطا کمتر میشود.

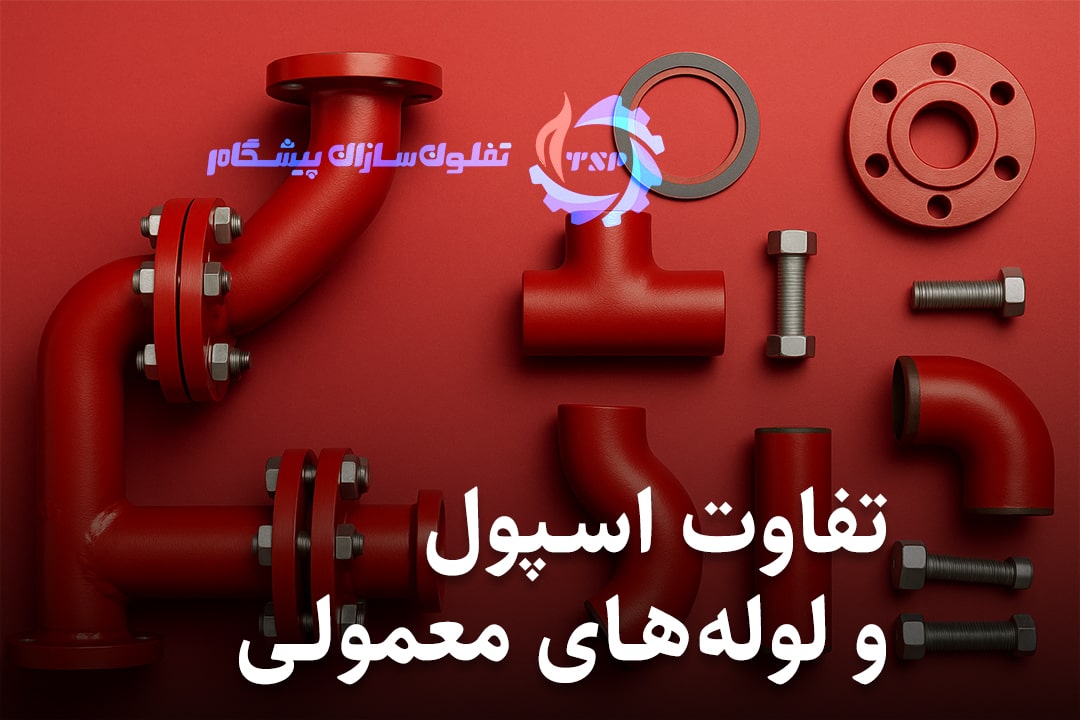

ساختار و اجزای اسپول: اجزاء کلیدی که آن را متمایز میکند
فلنج، واشر و اتصالات اتصالدهنده
وجود فلنجها، گسکتها و اتصالات پیچومهرهای بخش جداییناپذیر اسپول هستند. این اجزا امکان جداسازی، تست و مونتاژ سریع را فراهم میکنند و عملکرد مطمئنتری نسبت به اتصالات ساده لولهای دارند.
فیتینگها، سهراهیها و انتقالها
فیتینگها شامل زانو، سهراهی، کاهنده و… هستند که در اسپول با دقت بالا نصب میشوند. در لولهکشی سنتی، این اتصالها اغلب در محل تنظیم و تطبیق داده میشوند که احتمال خطا را بیشتر میکند.
جوشها، شیارها و نحوه آمادهسازی لبهها
لبهزنی (Beveling)، شیارزنی (Grooving) و کیفیت جوش در اسپول تحت استانداردهای کنترلشده کارگاهی انجام میشود. همین موضوع باعث بالا رفتن کیفیت و کاهش تعمیرات بعدی میشود.
مارکینگ، برچسبگذاری و مستندسازی اسپول
هر اسپول دارای کد، شماره شناسایی و نقشه متناظر است. این مستندسازی باعث نصب صحیح و پیگیری دقیق کیفیت، تستها و مراحل ساخت میشود.

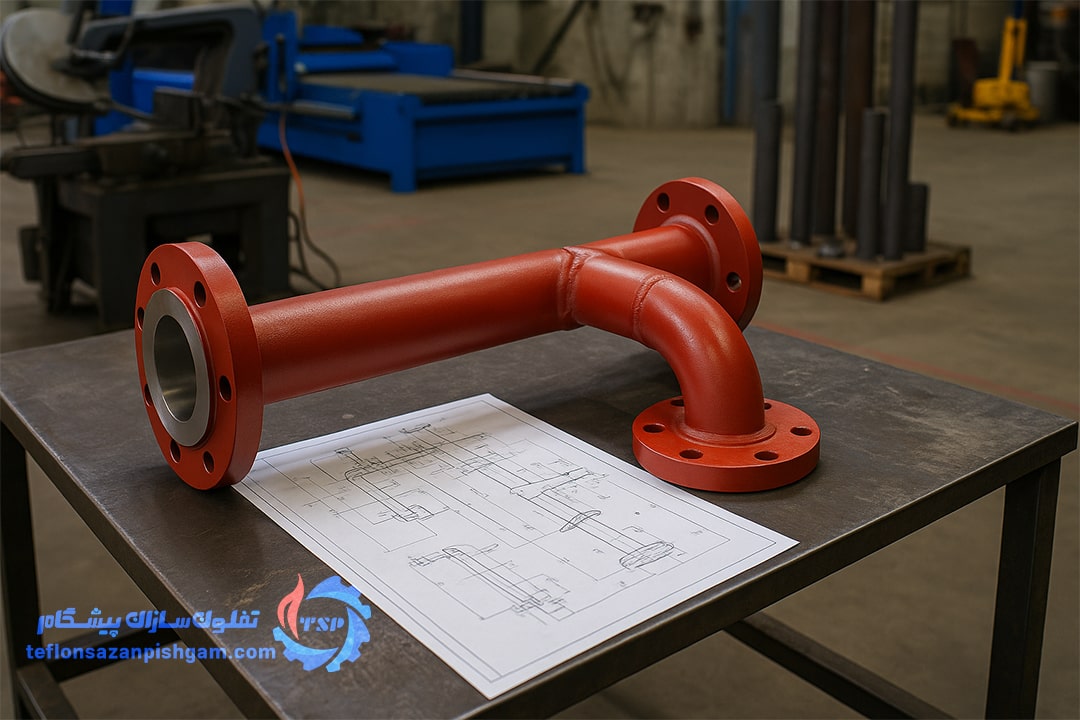

فرآیند ساخت اسپول در کارگاه: از نقشه تا نصب
طراحی و نقشههای ایزومتریک اسپول
کار با نقشههای ایزومتریک اولین مرحله است. تمام ابعاد، زوایا، نوع فیتینگ، متریال و موقعیت جوشها دقیقاً روی نقشه مشخص میشود.
برش، شیارزنی و آمادهسازی لبهها
در کارگاه، برشها با دستگاههای دقیق CNC، ارههای اتوماتیک یا دستگاههای برش سرد انجام میشود تا تلرانس تولید کاملاً کنترل گردد.
جوشکاری و مونتاژ قسمتهای اسپول
جوشکاری توسط افراد دارای گواهی WPS/PQR انجام میشود. این مرحله قلب ساخت اسپول است و معمولاً بازرسی چشمی، اندازهگیری و تاییدیه مهندس ناظر در این بخش انجام میشود.
آزمایشها و کنترل کیفیت (NDT و تست هیدرواستاتیک)
روشهای تست شامل:
رادیوگرافی (RT)
مایع نافذ (PT)
ذرات مغناطیسی (MT)
التراسونیک (UT)
تست فشار هیدرواستاتیک
کیفیت اسپول به دلیل انجام همین تستها در کارگاه، به مراتب قابل اعتمادتر از لولهکشی سنتی است.
رنگآمیزی، بستهبندی و حملونقل
در پایان، اسپول مطابق استاندارد رنگآمیزی میشود (معمولاً بر اساس رنگکدینگ پروژه).
سپس بستهبندی شده و با برچسب به محل پروژه ارسال میشود.
مزایا و معایب استفاده از اسپول نسبت به لولهکشی سنتی
در ادامه لیستی مشخص برای درک تفاوت اسپول و لوله معمولی بر اساس مزایا و معایب آورده شده است:
مزایا
کیفیت یکنواخت و قابل کنترل
کاهش فعالیتهای پیچیده در محل پروژه
سرعت مونتاژ بالاتر
کاهش خطای انسانی
امکان تست کامل قبل از نصب
معایب
نیاز به نقشههای دقیق
نیاز به فضای کافی برای حمل و جابجایی
گاهی هزینه اولیه بیشتر نسبت به اجرای سنتی
امکان خطا در اندازهگیری نقشه که باعث عدم انطباق در محل میشود
تفاوتهای عملیاتی و اقتصادی بین اسپول و لولههای معمولی
زمان نصب و کاهش فعالیتهای صحنهای
در پروژههای صنعتی، زمان همیشه یکی از موارد حیاتی است و هر دقیقه تأخیر میتواند برنامهریزی یک پروژه چندصد میلیاردی را تحت تأثیر قرار دهد. اسپولها دقیقاً برای همین مسئله طراحی شدهاند. چون تمام مراحل حساس مثل برشکاری، چیدمان فیتینگها، تنظیم زاویهها و جوشکاری در یک محیط کنترلشده انجام شده، فرآیند نصب در محل پروژه به چند اتصال ساده فلنجی تقلیل پیدا میکند.
در مقابل، لولهکشی سنتی در محیط کارگاه یا سایت انجام میشود؛ جایی که باد و گرد و خاک، کمبود نور، محدودیت فضا، نبود ابزار دقیق و گرفتاریهای نیروی انسانی دستبهدست هم میدهند تا هر قطعه ساده لوله ساعتها زمان ببرد.
همچنین در پروژههای نفت، گاز و نیروگاهی، معمولاً محدودیت دسترسی وجود دارد. لوله باید برش بخورد، تنظیم فیتینگها انجام شود، جوشکار تأییدیه بگیرد، بعد تست NDT بیاید… و اگر کوچکترین اشتباهی باشد باید همه چیز از اول انجام شود. همین مسئله باعث میشود لولهکشی سنتی در محل پروژه بهشدت زمانبر و پرریسک باشد.
اسپول این دردسر را حذف میکند و فعالیتهای صحنهای را تا ۷۰ درصد کاهش میدهد. نتیجه نهایی؟ پروژه سریعتر جلو میرود، ایمنی بالاتر میرود و نفرات متخصص آزاد میشوند تا روی بخشهای مهمتر تمرکز کنند.
تفاوت اسپول و لوله معمولی در هزینههای ساخت، حمل، نصب و نگهداری
در ظاهر، قیمت یک اسپول به دلیل فرآیند ساخت دقیق، تستهای متعدد، نقشهبرداری، کنترل کیفیت و رنگآمیزی تخصصی بیشتر از اجرای سنتی است. اما وقتی با نگاه پروژهای به موضوع نگاه کنیم، ماجرا کاملاً فرق میکند. تفاوت اسپول و لوله معمولی میتواند اینجا هم خودش را به خوبی نشان دهد.
هزینههای واقعی که اسپول کاهش میدهد:
هزینه توقف پروژه
هزینه دوبارهکاریها
هزینه اصلاح اشتباهات جوشکاری
هزینه نیروی انسانی ماهر در سایت
هزینه تأخیر در راهاندازی خط
وقتی لولهکشی سنتی انجام میشود، کوچکترین خطای اندازهگیری یا زاویه فیتینگ ممکن است باعث نشت، عدم انطباق یا شکست تست فشار شود. حل این مشکلات در محل پروژه گاهی چند برابر هزینه اولیه است.
از طرف دیگر، اسپولها بر اساس نقشههای دقیق و جوشهای تاییدشده تولید میشوند. تستهای NDT قبل از تحویل انجام میشود و محصول آماده نصب است. همین موضوع هزینه نگهداری و تعمیرات (Maintenance) را در سالهای بعد کاهش میدهد.
پس اگرچه ساخت اسپول هزینه اولیه بیشتری دارد، اما در پروژههایی با اندازه متوسط و بزرگ، نتیجه نهایی اقتصادیتر، کمریسکتر و قابل پیشبینیتر است.
ریسکها، کنترل کیفیت و تأثیر بر برنامه زمانبندی پروژه
ریسک در لولهکشی سنتی همیشه بالاست.
محیطهای صنعتی پر از متغیر هستند:
کمبود نیرو، تغییرات آبوهوا، فشار زمانی، دسترسی محدود، تجهیزات ناکامل، خطای انسانی و…
هرکدام از این عوامل میتواند روی کیفیت جوش، برش یا نصب تأثیر بگذارد. وقتی کیفیت پایین بیاید، تستها رد میشود و پروژه وارد چرخه تکرار میشود؛ و این یعنی زمان از دست میرود و هزینه بالا میرود.
اما اسپول:
تمام مراحل حساس در کارگاه انجام میشود
جوشهای آن مدرکدار و ثبتشده است
تستها کامل انجام شده
مارکینگ دقیق دارد
هر قطعه شماره یکتا دارد و قابل ردیابی است
به همین دلیل، اسپول ریسک دوبارهکاری و تأخیر را تا حد چشمگیری کم میکند.
این کاهش ریسک مستقیم روی زمانبندی پروژه اثر میگذارد و مدیران پروژه با خیال راحتتری مسیر اجرایی را مدیریت میکنند.
بهخصوص در پروژههای پتروشیمی، پالایشگاهی و نیروگاهی که هر روز تأخیر هزینههای سرسامآور دارد، اسپول به یک انتخاب کاملاً منطقی و حرفهای تبدیل میشود.
چه زمانی باید از اسپول استفاده کرد؟ کاربردها، محدودیتها و راهنمای انتخاب در تفاوت اسپول و لوله معمولی
موارد مناسب برای انتخاب اسپول
اسپول زمانی بهترین گزینه است که پروژه شما نیازمند دقت بالا، سرعت اجرا و حداقلسازی خطا باشد. مثالهای رایج:
خطوط پیچیده با زوایای متعدد
هر چه تعداد زانو، سهراهی، کاهنده و اتصالات بیشتر باشد، احتمال خطا در سایت بیشتر است. اسپول این مشکل را حذف میکند.پروژههایی با زمانبندی فشرده
زمانی که چند روز تأخیر میتواند کل پروژه را به خطر بیندازد، اسپول بهترین انتخاب است.سایتهایی با محدودیت فضا
جاهایی که امکان برشکاری و جوشکاری آزاد وجود ندارد (مثل طبقات بسته، ارتفاع زیاد یا مناطق خطرناک).موقعیتهایی که کنترل کیفیت بالا ضروری است
مثل خطوط فشارقوی، خطوط فرایندی حساس، خطوط مواد خورنده یا دما بالا.
در چنین مواردی، اسپول مزیت قطعی دارد و میتواند مسیر اجرایی را کاملاً قابل پیشبینی کند.
محدودیتها و مواردی که لولهکشی سنتی برتری دارد
با وجود تمام مزایای اسپول، همیشه بهترین گزینه نیست. لولهکشی سنتی هنوز در این شرایط مناسبتر است:
پروژههای بسیار ساده و کمهزینه
در خطوط کوتاه و ساده که فقط چند اتصال وجود دارد، ساخت اسپول ممکن است هزینه غیرضروری ایجاد کند.لولههایی که نیاز به پیشساخت ندارند
مثل خطوط مستقیم با طول کم که با یک اتصال ساده در محل قابل نصب هستند.مواقعی که حملونقل اسپول دشوار است
اسپولهای بزرگ و حجیم گاهی برای عبور دادن از مسیرهای باریک، آسانسورها، داربستها یا فضاهای سقفکاذب مناسب نیستند.
در این شرایط، اجرای سنتی چابکتر عمل میکند.
در نهایت، انتخاب بین اسپول و لولهکشی سنتی یک تصمیم فنی–اقتصادی است. باید نقشه، شرایط سایت، زمانبندی و بودجه بررسی شود تا بهترین گزینه انتخاب شود.
