اگر از یک اتصال فلنجی انتظار دارید «ساکت و بیدردسر» کار کند، باید با گسکت مثل یک قطعهی مهندسی رفتار کنید نه مثل یک تکه ورق سفید که هرچی ضخیمتر باشد بهتر است. در سرویسهای خورنده و شیمیایی، گسکت PTFE یکی از انتخابهای محبوب است چون از نظر سازگاری شیمیایی حرفهای زیادی برای گفتن دارد. اما همین انتخاب خوب، اگر با ضخامت اشتباه، طراحی نامناسب یا مونتاژ بد همراه شود، به نشتی و دردسر ختم میشود. همانطور که در مقاله علت نشتی رینگ آببند گفتیم.
در این راهنما، دقیق و کاربردی میرویم سراغ اینکه برای فلنجها، گسکت PTFE را با چه ضخامتی انتخاب کنیم، کلاس فشار فلنج چه اثری روی تصمیم شما دارد و چه اشتباهاتی باعث میشود PTFE که «قرار بود نجاتدهنده باشد»، تبدیل به منبع نشتی شود.
گسکت PTFE چیست و چرا برای فلنجها استفاده میشود؟
گسکت PTFE (تفلون) یک آببند تخت یا پروفیلدار است که بین دو سطح فلنج قرار میگیرد تا مسیر نشت سیال را ببندد. دلیل اصلی استفاده از PTFE در فلنجها معمولاً اینهاست:
-
مقاومت شیمیایی بسیار بالا در برابر بسیاری از اسیدها، بازها و حلالها
-
پایداری در دماهای مختلف (البته با محدودیتهای طراحی و کلاس فلنج)
-
تمیزی و عدم آلودگی در سرویسهای حساس
اما PTFE یک ویژگی «کاملاً مهندسیطلب» هم دارد: خزش (Creep/Cold Flow). یعنی تحت فشار پیچها و بار سرویس، به مرور زمان تغییر شکل میدهد و اگر طراحی و مونتاژ درست نباشد، پیشبار پیچ افت میکند و نشتی شروع میشود. پس انتخاب ضخامت و نوع گسکت فقط زیباییشناسی نیست، بقای سیستم است.
برای آشنایی با توانمندیهای ما از صفحه خدمات ساخت قطعات و آببندی صنعتی دیدن کنید.
ضخامت مناسب گسکت PTFE: ضخیمتر همیشه بهتر نیست
یک تصور رایج این است که «گسکت ضخیمتر، بهتر آببندی میکند». در عمل، ضخامت زیاد برای PTFE میتواند مشکلساز شود، چون:
-
فشردهسازی بیشتر = خزش بیشتر
-
احتمال اکستروژن (بیرونزدگی) از لبهها افزایش مییابد
-
کنترل یکنواختی بار پیچها سختتر میشود
قاعده عملی انتخاب ضخامت
برای بسیاری از کاربردهای فلنجی استاندارد، معمولاً ضخامتهای ۱.۵ تا ۳ میلیمتر رایجاند. اما انتخاب دقیق به این عوامل وابسته است:
-
کیفیت و صافی سطوح فلنج
-
نوع فلنج (Raised Face / Flat Face / Tongue & Groove و …)
-
فشار و دمای سرویس
-
کلاس فشار فلنج
-
ریسک خزش و افت پیشبار در زمان

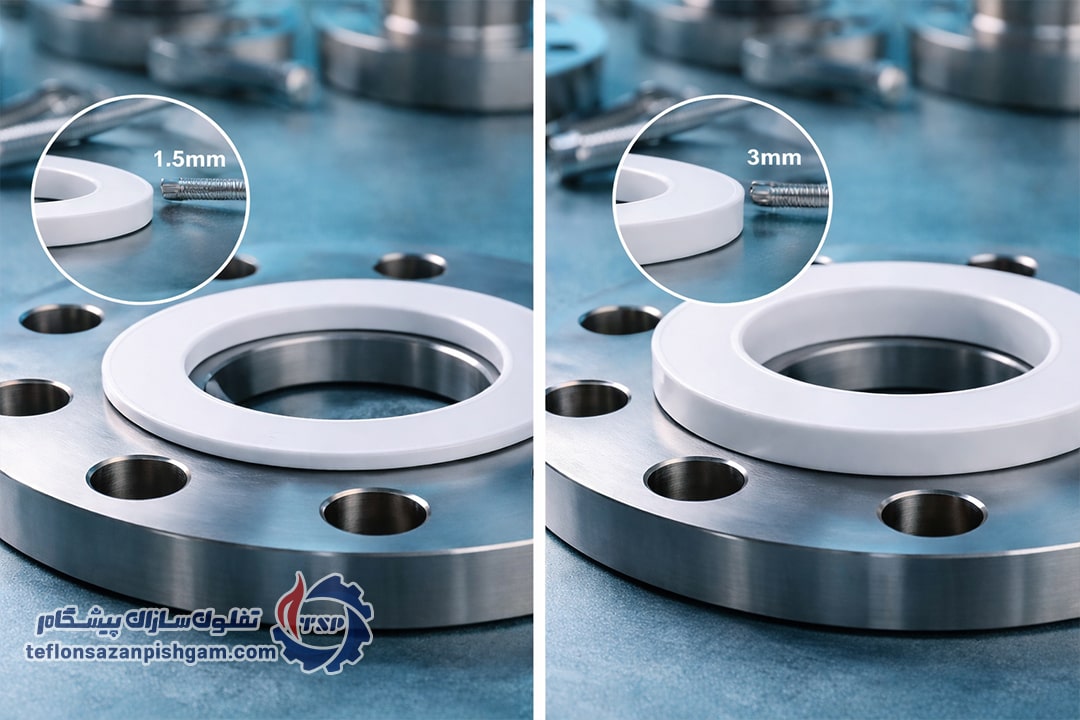

چه زمانی گسکت نازکتر بهتر است؟
اگر سطح فلنج خوب است، همراستایی درست انجام شده و هدف شما کاهش خزش است، گسکت نازکتر معمولاً انتخاب مطمئنتری است (مثلاً ۱.۵ یا ۲ میلیمتر). گسکت نازکتر:
-
تغییر شکل کمتری میدهد
-
پایدارتر میماند
-
احتمال بیرونزدگی کمتری دارد
چه زمانی ضخامت بیشتر منطقی میشود؟
گسکت ضخیمتر (مثلاً ۳ میلیمتر یا بالاتر) زمانی معنی پیدا میکند که:
-
فلنجها کمی ناهمواری یا خط و خش قابلتوجه دارند (نه فاجعه، فقط قابلجبران)
-
عدم توازی جزئی وجود دارد
-
نیاز به «پر کردن» نقص سطحی دارید
ولی اینجا یک هشدار جدی داریم: اگر کیفیت سطح یا تابیدگی فلنج زیاد است، راه درست تراش/اصلاح فلنج است، نه قربانی کردن گسکت با ضخامتهای بالا.
اثر فشار سرویس و کلاس فلنج روی انتخاب گسکت PTFE
کلاس فلنج (مثل Class 150، ۳۰۰، ۶۰۰ و …) فقط یک عدد روی پلاک نیست. این عدد به صورت غیرمستقیم به شما میگوید:
-
چه میزان بار پیچ قابل اعمال است
-
سطح تماس و طراحی فلنج معمولاً چگونه است
-
محدوده فشار-دما در استانداردها چقدر است
فشار بالاتر چه تغییری ایجاد میکند؟
در فشارهای بالاتر، دو اتفاق مهم رخ میدهد:
-
نیاز به پیشبار پیچ دقیقتر و بیشتر برای حفظ آببندی
-
ریسک اکستروژن PTFE (بهخصوص در گسکتهای تمامسطح و بدون محدودیت هندسی) بالاتر میرود
بنابراین در سرویسهای فشار بالاتر یا کلاسهای بالاتر، معمولاً این رویکردها بهتر جواب میدهند:
-
استفاده از گسکتهای PTFE پروفیلدار یا طراحیهایی که «محصورسازی» ایجاد میکنند
-
انتخاب ضخامت کنترلشده (نه خیلی زیاد)
-
توجه ویژه به نوع فلنج (مثلاً Tongue & Groove یا Male/Female کمک بزرگی به مهار PTFE میکند)
نکته کلیدی
اگر فلنج شما Raised Face است و گسکت PTFE تخت و ضخیم انتخاب کنید، در فشار بالا احتمال بیرونزدگی از ناحیهی نشیمنگاه بیشتر میشود. در این شرایط، طراحی گسکت و کنترل مونتاژ از خودِ ضخامت مهمتر است.
راهنمای انتخاب سریع بر اساس شرایط رایج
۱) سرویس شیمیایی عمومی، فشار متوسط، فلنج سالم
-
پیشنهاد رایج: گسکت PTFE با ضخامت ۱.۵ تا ۲ میلیمتر
-
شرط موفقیت: سطح فلنج مناسب + سفت کردن مرحلهای و ضربدری
۲) سرویس خورنده با حساسیت بالا به نشتی (ایمنی/آلودگی)
-
تمرکز: پایداری بلندمدت پیشبار
-
پیشنهاد: ضخامت متوسط (اغلب ۲ میلیمتر) + مونتاژ دقیق + بررسی دورهای گشتاور (در حد دستورالعمل)
۳) فشار بالاتر یا کلاس فلنج بالاتر
-
ریسک اصلی: اکستروژن و خزش
-
پیشنهاد: ضخامت زیاد انتخاب نکنید
-
بهتر: طراحی گسکت مناسبتر (پروفیل/محصورسازی) و کیفیت مونتاژ بسیار دقیق
۴) فلنج با خط و خش یا ناهمواری قابلتوجه
-
اگر قابل اصلاح نیست و مجبورید:
-
ضخامت بیشتر (مثلاً ۳ میلیمتر) میتواند کمک کند
-
-
ولی اگر وضعیت بد است:
-
اول فلنج را اصلاح کنید، چون هیچ گسکتی معجزهگر نیست.
-
نکات مونتاژ: جایی که ۸۰٪ نشتیها ساخته میشوند
حتی بهترین گسکت PTFE هم اگر بد مونتاژ شود، نتیجهاش مشخص است.
۱) سفت کردن ضربدری و مرحلهای
پیچها را در چند مرحله و به صورت Cross Pattern سفت کنید تا فشار یکنواخت شود. سفت کردن یکطرفه یعنی تولید نشتی با دست خودتان.
۲) کنترل تمیزی سطوح
ذرات، پلیسه، یا خط و خشهای تیز روی نشیمنگاه فلنج میتواند باعث مسیر نشت یا آسیب موضعی گسکت شود.
۳) همراستایی و ساپورت لولهکشی
اگر وزن و تنش لوله روی فلنج افتاده باشد، حتی با گشتاور درست هم آببندی پایدار نمیماند. PTFE هم که خزش دارد، سریعتر تسلیم میشود.
۴) بازبینی پس از راهاندازی (در چهارچوب دستورالعمل)
در برخی سرویسها، یک بازبینی کنترلشده بعد از اولین سیکلهای دمایی/فشاری میتواند افت پیشبار را کاهش دهد. (نه اینکه هر روز با آچار حمله کنید، آن هم هنر خاصی میخواهد.)
اشتباهات رایج در انتخاب گسکت PTFE برای فلنج
-
انتخاب ضخامت زیاد برای “اطمینان بیشتر”
نتیجه: خزش بیشتر، افت پیشبار، نشتی در زمان. -
نادیده گرفتن کلاس فشار و نوع فلنج
گسکت یک انتخاب جدا از فلنج نیست. هندسه و کلاس فلنج، قواعد بازی را تعیین میکنند. -
سطوح خراب فلنج و امید بستن به گسکت
گسکت برای آببندی طراحی شده، نه برای جبران خرابی شدید. -
مونتاژ با گشتاور نامتوازن و بدون الگوی ضربدری
نشتیهای “مرموز” معمولاً از همینجا میآیند. -
عدم توجه به خزش PTFE در سرویسهای سخت
PTFE عالی است، اما باید با واقعیتهای مکانیکیاش کنار آمد.
جمعبندی
برای انتخاب درست گسکت PTFE فلنج، شما باید بین سه چیز تعادل برقرار کنید:
آببندی اولیه (Sealability)، پایداری در زمان (مقابله با خزش)، و کنترل اکستروژن در فشار/کلاسهای بالاتر.
قاعده کلی این است:
-
اگر فلنج خوب و مونتاژ درست است، ضخامت کمتر و کنترلشده بهتر از ضخامت زیاد است.
-
در فشارهای بالاتر، به جای ضخیم کردن گسکت، سراغ طراحی بهتر و محصورسازی و مونتاژ دقیقتر بروید.
-
و لطفاً با گسکت مثل چسب نواری رفتار نکنید.
