اورینگ یک قطعه کوچک حلقهای است که در سکوت کامل جلوی بزرگترین دردسرهای صنعتی را میگیرد: نشتی، افت فشار، آلودگی و توقف خط تولید. همین حلقه ساده با ایجاد آببندی میان دو سطح ثابت یا متحرک، مسیر عبور سیال یا گاز را میبندد و به کمک انتخاب درست جنس، ابعاد و شیار نصب، سالها بدون دردسر کار میکند. از پمپ و کمپرسور تا شیرآلات فرایندی، از سیستمهای هیدرولیک و پنوماتیک تا موتور خودرو و خطوط شیمیایی، همه و همه به اورینگ متکیاند. در این مقاله، پاسخ اورینگ چیست میدهیم، مزایا و انواع آن را توضیح میدهیم، معیارهای انتخاب و نکات نصب را مرور میکنیم، و در پایان به نقش حیاتی آن در خودروسازی و مکانیک میپردازیم.

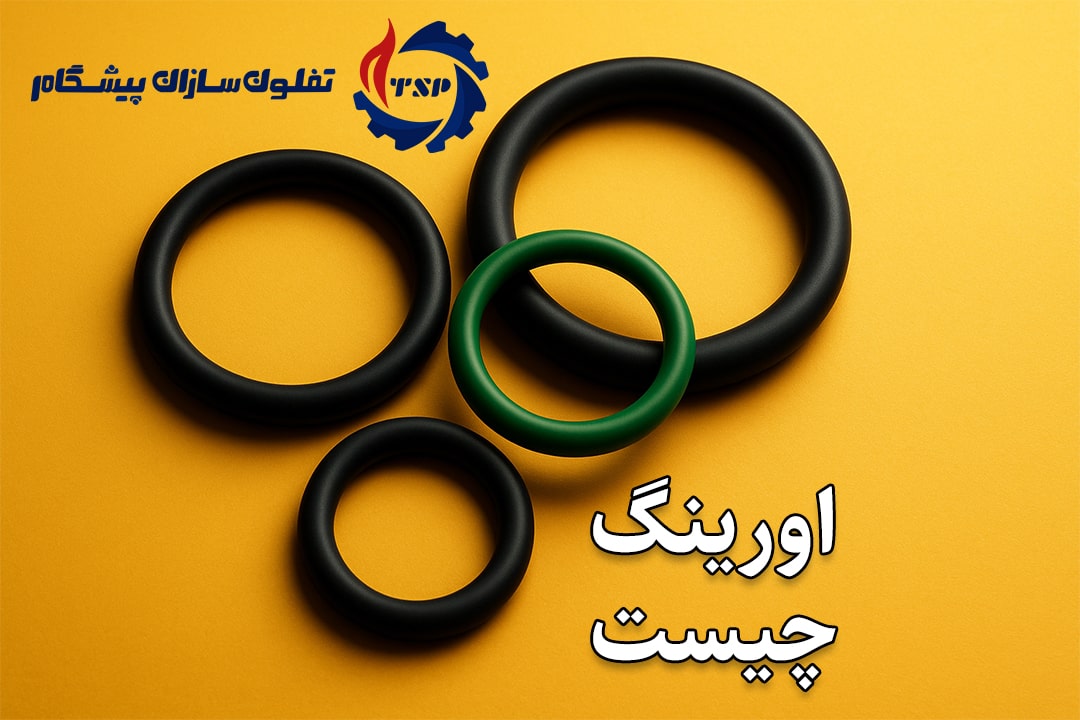

اورینگ چیست؟
اورینگ یک حلقه با مقطع دایرهای است که معمولاً از مواد الاستومری یا ترموپلاستیک ساخته میشود و درون شیار مخصوصی به نام گلند یا گروو قرار میگیرد. وقتی قطعه مونتاژ میشود، اورینگ به صورت کنترلشدهای فشرده میشود تا تنش تماسی یکنواختی ایجاد کند و مسیر نشت بین دو سطح را ببندد. این آببندی میتواند در کاربردهای ایستا (مانند درز بین دو فلنج) یا پویا (مانند پیستون و شافت) انجام شود. استانداردهای ابعادی رایج مانند AS568، ISO 3601 و DIN 3771 سایزبندی و تلرانسها را پوشش میدهند. پارامترهایی مثل درصد فشردگی یا اسکوئیز، درصد کشش، سختی Shore A، لقی جانبی، زبری سطح و وجود بکآپ رینگ در فشارهای بالا، همگی تعیینکننده کارایی نهایی آببندی هستند.
مزایای استفاده از اورینگ در صنایع مختلف
۱. افزایش دوام و عمر مفید تجهیزات
اورینگ با جلوگیری از ورود آلودگی و خروج سیال کاری، سایش قطعات جفتشونده را کاهش میدهد. کاهش سایش یعنی عمر بیشتر یاتاقانها، بوشها، پیستونها و شیرها. وقتی ماده اورینگ با محیط سازگار انتخاب شود و فشردگی در محدوده مناسب بماند، پدیدههایی مثل ستکمپرشن دیرتر رخ میدهد و دوره تعویض طولانیتر میشود. نتیجه مستقیم: افزایش MTBF و کاهش هزینههای نگهداری.
۲. کاهش حالت نشتی و بهبود کارایی
حتی نشتیهای میکروسکوپی میتواند افت راندمان، کاهش فشار و هدررفت انرژی ایجاد کند. اورینگهای درستانتخابشده مسیرهای ریز نشت را میبندند، فشار را پایدار نگه میدارند و کیفیت محصول یا عملکرد سیستم را بالا میبرند. در صنایع حساس مثل غذا و دارو، کنترل نشتی یعنی حفظ بهداشت و جلوگیری از آلودگی متقاطع.
۳. سهولت نصب و تعویض اورینگ
اورینگها در مقایسه با انواع روشهای آببندی صنعتی پیچیده، ساده و کمهزینهاند. نصب آنها به ابزار ویژه و زمان زیاد نیاز ندارد، قطعه یدکی ارزان و در دسترس است و در صورت طراحی مناسب شیار، تعویض هم سریع و کمخطاست. همین سادگی یک مزیت استراتژیک برای خطوطی است که ایستادنشان هر دقیقه هزینه دارد.

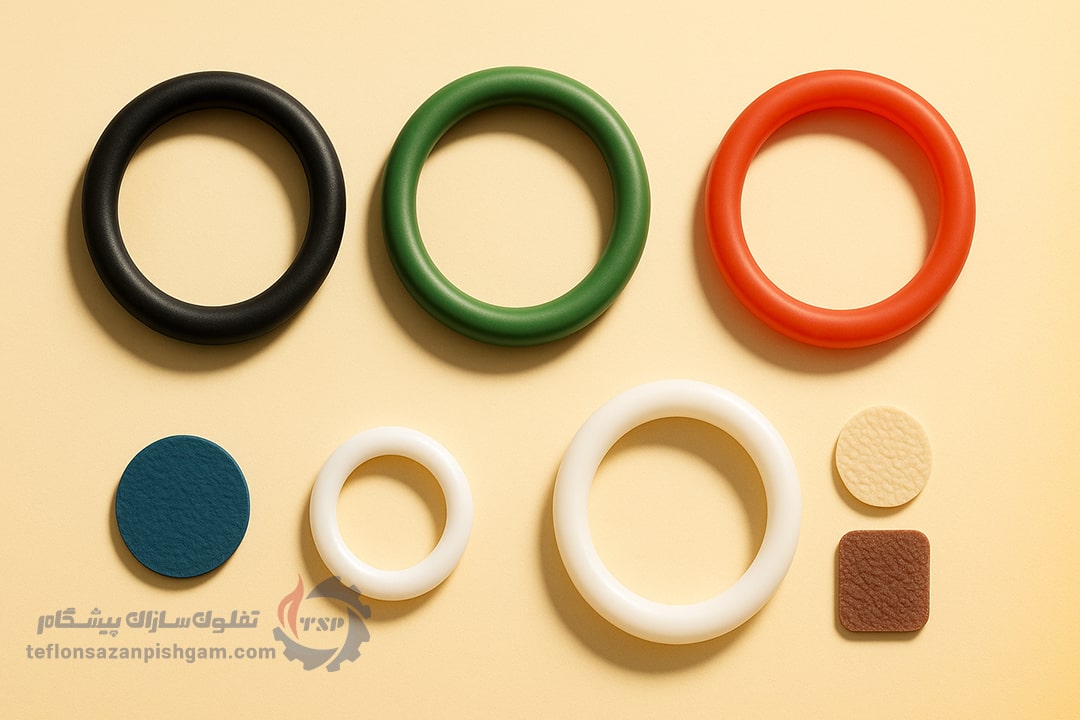

انواع اورینگها و ویژگیهای آنها
۱. اورینگهای نوار لاستیکی
منظور از «نوار لاستیکی» در عمل همان اورینگهای الاستومری معمول مثل NBR (نیتریل)، EPDM، CR (کلروپرن) و FKM/Viton است.
-
NBR: اقتصادی، مقاوم در برابر روغنها و سوختها، دامنه دمایی معمولاً −۳۰ تا +۱۰۰ درجه.
-
EPDM: عالی در برابر بخار، آب داغ و مواد قطبی؛ مناسب صنایع آب و HVAC؛ اما با روغن معدنی سازگار نیست.
-
FKM/Viton: پایداری شیمیایی و دمایی بالا، مناسب سوختهای مدرن، روغنهای داغ و محیطهای سخت.
این گروه انعطاف خوب، آببندی مطمئن و تنوع سختی بالایی ارائه میدهد.
۲. اورینگهای سیلیکونی
سیلیکونها انعطاف عالی در دماهای پایین، پایداری حرارتی تا حدود ۲۰۰ درجه و بیبو بودن را فراهم میکنند. برای صنایع پزشکی، غذایی و الکترونیک بهخاطر خنثی بودن و رنگپذیری محبوباند. نقطه ضعفشان مقاومت مکانیکی و پارگی کمتر نسبت به بعضی الاستومرهای دیگر و حساسیت به برخی حلالها است. در کاربردهای بهداشتی که شستوشوی مکرر با آب داغ یا بخار انجام میشود، سیلیکون انتخابی منطقی است.
۳. اورینگهای تفلون
اورینگهای PTFE یا تفلونی برای محیطهای بسیار خورنده، دماهای بالا، اصطکاک پایین و شرایطی که آلودگی نباید منتقل شود، ایدهآلاند. PTFE ذاتاً غیرچسبنده و ضدسایش است، جذب رطوبت ناچیز دارد و با گستره وسیعی از مواد شیمیایی سازگار است. در فشارهای بالا یا لقی زیاد، استفاده از بکآپ رینگها یا گریدهای پرشده با شیشه، کربن یا برنز برای مقاومت به اکستروژن توصیه میشود. در جاهایی که الاستومرها بهخاطر تورم، حلشدن یا پیرشدن از کار میافتند، PTFE آببندی پایدار و ایمن ارائه میدهد.
نحوه انتخاب اورینگ مناسب برای پروژههای صنعتی
۱. بررسی مواد اولیه
جنس را بر اساس سیال، دما، فشار، سرعت لغزش و الزامات بهداشتی انتخاب کنید. روغن معدنی، سوخت، حلال قطبی، بخار، آب یونزداییشده یا مواد خورنده هرکدام با NBR، EPDM، FKM، سیلیکون یا PTFE سازگاری متفاوتی دارند. استانداردهای سازگاری شیمیایی و دیتاشیت تأمینکننده بهترین راهنماست. سختی Shore A معمولاً بین ۶۰ تا ۹۰ انتخاب میشود؛ سختتر برای فشار بالاتر و لقی بیشتر.
۲. ارزیابی دما و فشار کاری
دامنه دمایی پیوسته و پیکهای لحظهای را جداگانه در نظر بگیرید. در فشارهای بالا، خطر اکستروژن لبه اورینگ وجود دارد؛ کاهش لقی، استفاده از بکآپ رینگ و افزایش سختی از راهکارهاست. اگر حرکت وجود دارد، گرمایش اصطکاکی را هم حساب کنید.
۳. شناخت محیط عملیاتی
وجود ذرات ساینده، اوزون، UV، روغنهای پاککننده، شستوشو با CIP/SIP، ضربههای فشار (Pressure Spike) و چرخههای وکیوم/فشار همه بر انتخاب اثر میگذارند. برای صنایع غذا و دارو ممکن است الزاماتی مثل FDA، EU 1935/2004 یا USP Class VI لازم باشد. در الکترونیک، انتشار گازهای فرار و آلودگی یونی هم مطرح است.
رعایت نکات مهم در نصب و نگهداری اورینگ
۱. تمیز کردن سطح تماس
شیار و سطوح جفتشونده باید تمیز، خشک و عاری از پلیسه، خراش و آلودگی باشد. زبری سطح در محدوده توصیهشده سازنده نگه داشته شود تا هم آببندی برقرار بماند و هم سایش بیمورد ایجاد نشود.
۲. استفاده از ابزار مناسب برای نصب
برای جلوگیری از پیچخوردگی و گازگرفتگی لبه، از مخروطهای راهنما، ابزار پلاستیکی بدون تیزی و گریسهای سازگار استفاده کنید. لبههای ورودی را پخزنی کنید و از کشش بیش از حد یا پیچاندن حلقه پرهیز کنید. در مونتاژ پویا، روانکاری اولیه میتواند عمر شروع به کار را بالا ببرد.
۳. بررسی دورهای وضعیت اورینگها
در برنامه PM، نشانههای خرابی را رصد کنید: ستکمپرشن، ترک حرارتی، تورم شیمیایی، خوردهشدن لبهها و اسکار مارپیچی در کاربردهای پویا. انبارش هم مهم است: دور از نور مستقیم، اوزون، گرمای زیاد و تنش دائمی. تاریخ تولید و دسته مواد را ثبت کنید تا ردیابی ساده باشد.

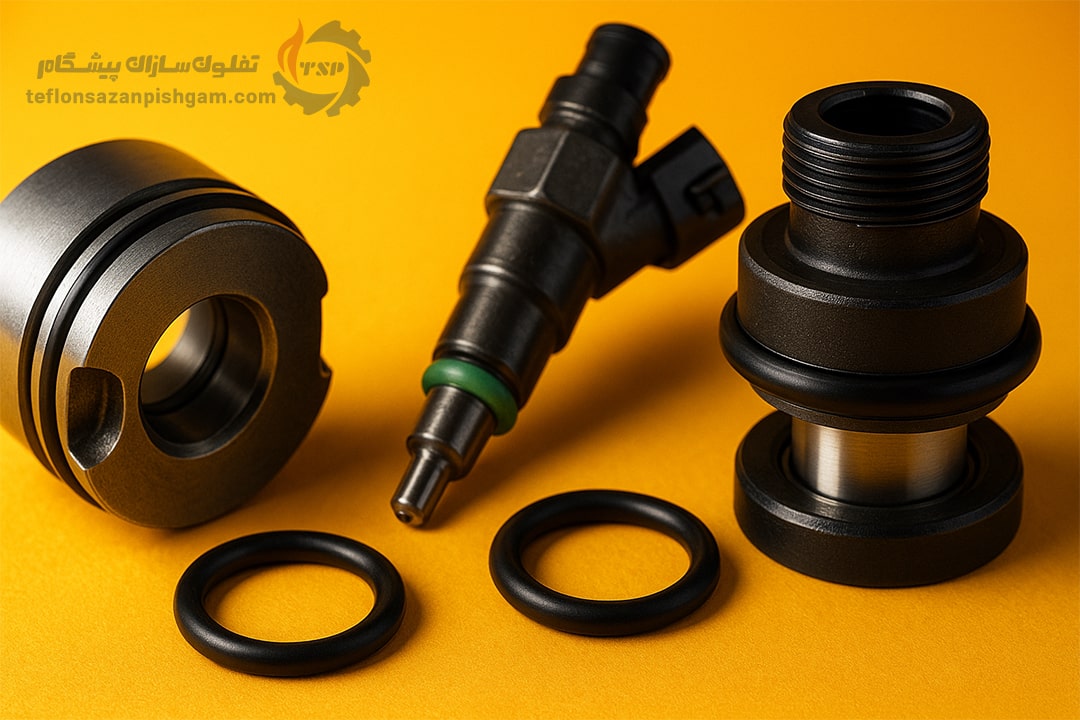

چرا اورینگها در صنعت خودروسازی و مکانیک اهمیت دارند؟
۱. نقش اورینگها در سیستمهای هیدرولیک
ترمز، فرمان هیدرولیک، کمکفنر و جکها روی آببندی مطمئن متکیاند. کاهش حتی جزئی نشتی میتواند به افت فشار و عملکرد ناهمگن منجر شود. اورینگ مناسب، ضربان فشار را تحمل میکند، لقیهای عملیاتی را میپوشاند و پاسخدهی سیستم را پایدار نگه میدارد.
۲. تاثیر اورینگها بر عملکرد موتور
در انژکتور، پمپ سوخت، مجموعههای خنککننده و مسیرهای روغنکاری، اورینگها مانع مخلوط شدن سیالات و افت فشار میشوند. سازگاری مواد با سوختهای حاوی اتانول، روغنهای سینتتیک و دماهای نزدیک به اگزوز حیاتی است. انتخاب گریدهای دمای بالا مثل FKM یا استفاده از PTFE در نقاط سخت، از خرابکاریهای پرهزینه جلوگیری میکند.
۳. اورینگها و جلوگیری از نشتی
نشتی سوخت یا روغن فقط مسئله تمیزی نیست؛ خطر ایمنی، آتشسوزی و آلایندگی دارد. در گیربکسها، دیفرانسیلها و سیستم تهویه کارتل، اورینگهای درست نصبشده پایداری فشار و پاکیزگی را حفظ میکنند و مصرف سوخت را بهطور غیرمستقیم بهبود میدهند. در سیستمهای تهویه و شارژ هوای توربو هم آببندی درست به ثابتماندن بوست کمک میکند.
پرسشهای پرتکرار
۱) اورینگ چیست و چه کاری انجام میدهد؟
اورینگ یک حلقه با مقطع دایرهای است که بین دو سطح مینشیند و با فشردهشدن، مسیر نشت سیال یا گاز را میبندد. ساده، ارزان و بسیار مؤثر.
۲) تفاوت اورینگهای NBR، سیلیکونی و PTFE چیست؟
NBR اقتصادی و سازگار با روغن است؛ سیلیکون برای دماهای بالا و کاربردهای بهداشتی عالی است؛ PTFE در محیطهای خورنده و داغ با اصطکاک کم بهترین عملکرد را دارد.
۳) از کجا بفهمم چه جنس اورینگی مناسب پروژه من است؟
سیال، دما، فشار، سرعت حرکت و استانداردهای بهداشتی را مشخص کنید. سپس با دیتاشیت سازگاری مواد، سختی Shore A و نیاز به بکآپ رینگ تصمیم بگیرید.
۴) اورینگها تا چه دمایی کار میکنند؟
بسته به جنس: NBR معمولاً تا حدود ۱۰۰°C، سیلیکون تا حدود ۲۰۰°C و PTFE در بازه وسیعتری با پایداری بالا کار میکند. پیکهای حرارتی و چرخهها را هم لحاظ کنید.
۵) نشتی با وجود اورینگ چرا رخ میدهد؟
شیار نامناسب، نصب غلط، آسیبدیدگی لبهها، ستکمپرشن، ناسازگاری شیمیایی یا زبری سطح خارج از استاندارد. انتخاب درست و نصب تمیز مشکل را حل میکند.
۶) بکآپ رینگ چیست و کی لازم است؟
حلقه پشتیبان برای جلوگیری از اکستروژن اورینگ در فشارهای بالا یا لقی زیاد استفاده میشود. معمولاً از PTFE یا مواد سختتر ساخته میشود.
۷) در نصب اورینگ چه نکاتی را رعایت کنم؟
لبهها را پخزنی کنید، از ابزار غیرتیز و روانکار سازگار استفاده کنید، اورینگ را نپیچانید و شیار را کاملاً تمیز نگه دارید.
۸) برنامه نگهداری اورینگها چگونه باشد؟
بازرسی دورهای برای ترک، تورم، ساییدگی و ستکمپرشن؛ انبارش دور از نور، اوزون و تنش دائمی؛ ثبت تاریخ تولید و سری مواد برای ردیابی.
۹) آیا اورینگها برای صنایع غذایی و دارویی مناسباند؟
بله، به شرط انتخاب گریدهای دارای تاییدیههای لازم مانند FDA یا USP. سیلیکون و برخی گریدهای FKM/PTFE رایجترند.
۱۰) نقش اورینگ در خودروسازی چیست؟
در سیستمهای هیدرولیک ترمز و فرمان، مسیرهای روغنکاری و سوخترسانی، اورینگ از نشتی، افت فشار و خرابیهای پرهزینه جلوگیری میکند.
جمعبندی
اورینگ قطعهای کوچک اما حیاتی است. با شناخت اصول طراحی شیار، انتخاب درست ماده بر اساس سیال، دما و فشار، و رعایت نکات نصب و نگهداری، میتوان از نشتی، توقف خط و هزینههای پنهان جلوگیری کرد. اگر محیط کاری شما خورنده، داغ یا به اصطکاک پایین نیاز دارد، اورینگهای تفلونی PTFE گزینهای مطمئناند؛ و در کاربردهای عمومیتر، الاستومرهایی مثل NBR، EPDM و FKM راهحلهای اقتصادی و کارآمد ارائه میدهند. برای پروژههای صنعتی که نیاز به مقاومت شیمیایی بالا، گریدهای پرشده یا بکآپ رینگ دارند، انتخاب گرید مناسب PTFE و طراحی دقیق گلند تفاوت بین آببندی پایدار و خرابی تکراری خواهد بود.
تفلونسازان پیشگام با ارائه مشاوره فنی، انتخاب متریال سازگار و تامین اورینگهای PTFE و الاستومری استاندارد، مسیر شما را به سمت آببندی مطمئن و بهرهوری بالاتر هموار میکند.
