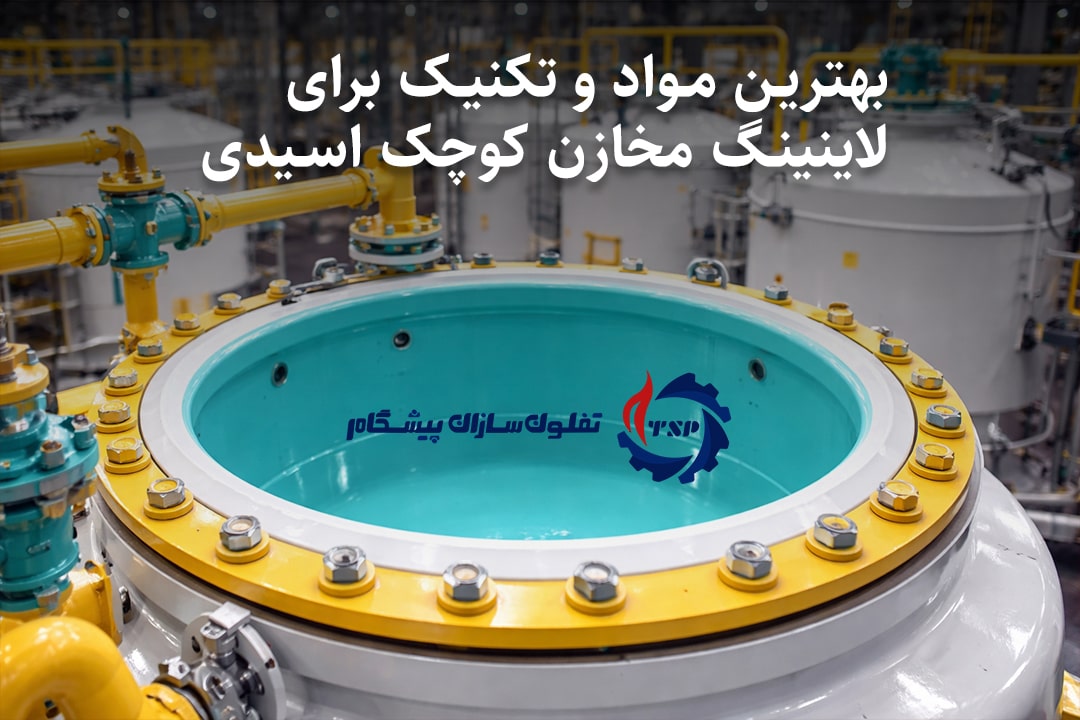

مخازن کوچک اسیدی (تقریباً از چند ده لیتر تا چند هزار لیتر) معمولاً در نقطههای حساس فرآیند استفاده میشوند: دوزینگ، آمادهسازی محلول، شستوشوی اسیدی، جمعآوری پساب و سرویسهای بینواحدی. همین “کوچک بودن” باعث میشود تعداد نازلها، اتصالات، تغییرات دمایی و باز و بسته شدنهای دورهای بیشتر شود و در نتیجه ریسک نشتی و خرابی بالا برود. لاینینگ درست، مهمترین ابزار برای کنترل خوردگی، افزایش عمر تجهیز و کاهش توقفهای اضطراری است.
در پروژههای لاینینگ مخازن کوچک اسیدی، سه گزینهی رایج و قابل اتکا عبارتاند از: PTFE، PFA و ECTFE. این مقاله معیارهای انتخاب، روشهای اجرا، کنترل کیفیت، نگهداری و شیوهی برآورد هزینه را با تمرکز بر همین سه متریال جمعبندی میکند.
چرا لاینینگ مخازن کوچک اسیدی حیاتی است؟ مزایا، ریسکها و کاربردها
لاینینگ یعنی ایجاد یک سد شیمیایی پایدار بین سیال خورنده و بدنهی اصلی مخزن (فولاد کربنی، استنلس، FRP یا سایر ساختارها). برای سرویس اسیدی، مزیت اصلی لاینینگ کاهش مستقیم خوردگی و کاهش ریسک نشتی است. در عمل، مزیتها معمولاً در این چند محور دیده میشود:
- کاهش ریسک خوردگی و نشتی: تماس مستقیم اسید با فلز یا رزین حذف میشود و احتمال سوراخشدگی و نازکشدن موضعی بدنه پایین میآید.
- افزایش عمر تجهیز و کاهش هزینه چرخه عمر: هزینه توقف خط، پاکسازی، ایمنی و تعمیرات اضطراری معمولاً از قیمت اولیه لاینینگ مهمتر است.
- پایداری کیفیت فرآیند: در بسیاری از سرویسها (خصوصاً اسیدهای حساس) ورود یونهای فلزی یا آلودگی ناشی از خوردگی به محصول قابل قبول نیست.
- بهبود قابلیت نگهداری: بازرسی دورهای روی لاینینگ سادهتر از مدیریت خوردگی پنهان در بدنه است.
برعکس، اگر انتخاب متریال یا اجرای لاینینگ درست نباشد، خرابیهای رایج شامل نفوذ سیال از میان پلیمر، تاولزدگی، جداشدگی، ترکهای مویی ناشی از شوک حرارتی و شکست در نواحی نازلها است. برای درک تفاوتها و محدودیتهای اجرایی فلوروپلیمرها، مرور محتوای مرتبط با انتخاب پوشش صنعتی و نقاط شکست رایج مفید است: انتخاب بهترین پوشش تفلون صنعتی برای تجهیزات.
کاربردهای رایج مخازن کوچک اسیدی شامل تانکهای دوزینگ اسید، مخازن آمادهسازی محلول، واحدهای CIP و شستوشوی اسیدی، مخازن آبکاری/اسیدشویی، جمعآوری پساب اسیدی و برخی سرویسهای مرتبط با اتصالات و ولوهای ضداسید است. نمونههای تجهیز لاینشده در دستههای محصول و سرویس قابل مشاهده است: پوششدهی و لاینینگ اتصالات.

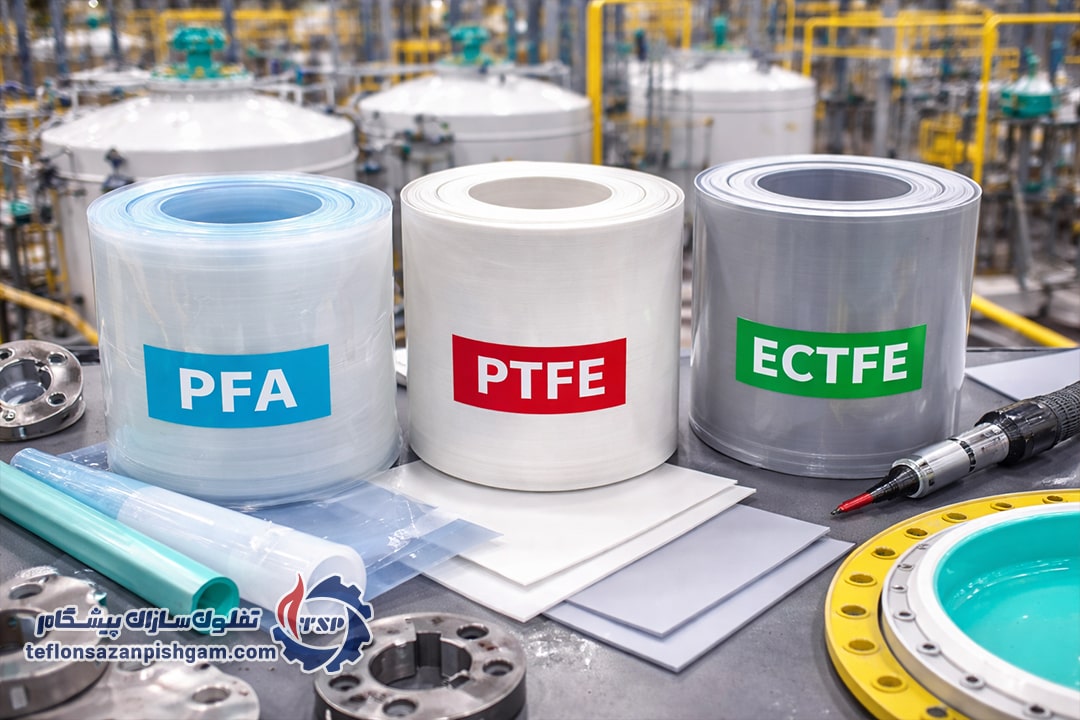

مواد مناسب برای لاینینگ مخازن کوچک اسیدی
۱) PTFE (تفلون کلاسیک)
PTFE در برابر طیف وسیعی از مواد شیمیایی خورنده پایدار است و بهخاطر سطح نچسب و ضریب اصطکاک پایین، در صنایع شیمیایی بسیار رایج است. در پروژههای مخزن، PTFE معمولاً بهصورت ورق/لاینر استفاده میشود و کیفیت جزئیات در گوشهها، کف و اطراف نازلها نقش تعیینکننده دارد. برای شناخت کاربردها و محدودیتهای انتخاب ورق، این محتوا مفید است: کاربردهای ورق تفلون PTFE.
۲) PFA (مقاومت شیمیایی بسیار بالا با اجرای کنترلپذیر در درزها)
PFA از خانواده فلوروپلیمرها است و از نظر مقاومت شیمیایی بسیار نزدیک به PTFE محسوب میشود، اما در بسیاری از پروژهها اجرای جزئیات و درزها با روشهای اجرایی تعریفشده و کنترلشدهتر انجام میشود. PFA در سرویسهای اسیدی با دمای بالاتر یا در تجهیزاتی که جزئیات بیشتری دارند (نازل زیاد، هندسه پیچیده) گزینهی متداولی است. نمونههای مرتبط با PFA در سرویسهای پوششدهی و لاینینگ: پوشش و لاینینگ فیتینگها و اتصالات با تفلون PFA و همچنین صفحه خدمات بازسازی و ریلاینینگ.
۳) ECTFE (هالار) گزینه صنعتی مقاوم با قابلیت اجرا در شرایط سخت
ECTFE (هالار) در بسیاری از محیطهای شیمیایی، اسیدهای غلیظ و شرایط کاری سخت استفاده میشود و برای برخی سرویسها بهعنوان گزینهی صنعتی قابل اتکا مطرح است. انتخاب ECTFE معمولاً زمانی جذابتر میشود که علاوه بر مقاومت شیمیایی، پایداری در محیطهای خشن و شرایط عملیاتی سخت هم مهم باشد. محتوای مرتبط با ECTFE: پوششدهی تفلون ECTFE.
جمعبندی سریع: PTFE برای مقاومت شیمیایی بسیار گسترده و سرویسهای عمومی اسیدی گزینهی شناختهشده است، PFA برای پروژههایی که کنترل جزئیات و درزها و کارکرد در دماهای بالاتر مهم است جذابتر میشود، و ECTFE برای برخی سرویسهای سخت و محیطهای خشن میتواند انتخاب صنعتی مناسب باشد. برای مقایسه نزدیکتر این سه در تجهیزات شیمیایی، این مطلب راهنمای خوبی است: مقایسه PTFE و PFA و ECTFE در پوشش و لاینینگ پمپهای شیمیایی.
۷ معیار کلیدی برای انتخاب لاینینگ مخازن کوچک اسیدی
- سازگاری شیمیایی دقیق: نام اسید کافی نیست. غلظت، دمای کارکرد، ناخالصیها، کلریدها، اکسیدکنندهها، وجود حلالها و سیکلهای فرآیندی باید همزمان بررسی شوند.
- دمای کارکرد و شوک حرارتی: دمای دائم، دمای پیک و سرعت تغییر دما مهم است. شوک حرارتی میتواند ترکهای مویی ایجاد کند و شروع خرابی را رقم بزند. راهنمای نکات نگهداری و جلوگیری از شوک حرارتی: انتخاب بهترین پوشش تفلون صنعتی برای تجهیزات.
- نفوذپذیری (Permeation) و خوردگی زیرلاینینگ: در برخی سرویسها سیال میتواند از میان لاینینگ نفوذ کند و پشت لایه تجمع پیدا کند. نتیجه معمولاً تاولزدگی و جداشدگی است. کنترل تهویه فضای پشت لاینینگ و دیتیلسازی در نازلها اهمیت ویژه دارد.
- بار مکانیکی و شرایط بهرهبرداری: همزن، خلأ، ضربه، ابزارکاری داخل مخزن، یا ورود ذرات ساینده میتواند عمر لاینینگ را کاهش دهد. خطاهای بهرهبرداری در تجهیزات شیمیایی معمولاً از انتخاب نادرست و نگهداری ضعیف میآید.
- هندسه مخزن و تعداد نازلها: مخازن کوچک اغلب نازلهای متراکم دارند. ناحیه اطراف نازلها و کف مخزن بیشترین ریسک تمرکز تنش و نفوذ را دارد.
- روش اجرا و قابلیت تعمیر: انتخاب متریال باید با روش اجرایی قابل اجرا در کارگاه/سایت همخوان باشد. علاوه بر اجرا، سناریوی تعمیر و ترمیم هم باید از ابتدا مشخص باشد. صفحه مرتبط: بازسازی و ریلاینینگ.
- هزینه چرخه عمر (LCC): قیمت اولیه تنها بخش کوچک هزینه است. هزینه توقف خط، ایمنی، دفع پسماند، تعمیرات اضطراری و ریسک حادثه باید در برآورد دیده شود.
آمادهسازی سطح و روشهای اجرایی برای لاینینگ مخازن کوچک اسیدی
آمادهسازی سطح
در مخازن فلزی، آمادهسازی سطح پایهی کیفیت است. بدون آمادهسازی درست، بهترین متریال هم نتیجه نمیدهد. اقدامات رایج شامل چربیزدایی کامل، حذف آلودگیها، اصلاح جوشهای نامناسب، گرد کردن لبههای تیز و آمادهسازی مکانیکی طبق روش اجرایی پروژه است. در مخازن کوچک، چون شعاعهای داخلی و گوشهها بیشتر محل تمرکز تنش هستند، اصلاح هندسه قبل از لاینینگ اهمیت دوچندان دارد.
روشهای اجرایی رایج
- لاینینگ ورقی با درزهای کنترلشده (PFA/ECTFE و در برخی روشها PTFE): ورقها برش، فیت و اجرا میشوند و نقاط حساس شامل گوشهها، کف، نازلها و فلنجها است. در مخازن کوچک، طراحی دیتیلهای نازل و استفاده از قطعات پیشساخته یا تقویتهای موضعی میتواند ریسک نشتی را کاهش دهد.
- پوششدهی و لاینینگ اجزاء مرتبط (اتصالات، ولوها، اسپولها): در بسیاری از واحدها، مخزن تنها یک بخش است و اتصالات و ولوها نیز در تماس با اسید هستند. هماهنگی متریال و کیفیت اجرا در کل مسیر سیال ضروری است: پوششدهی و لاینینگ اتصالات.
- بازسازی و ریلاینینگ: در پروژههای تعمیراتی، ابتدا جداسازی لاینینگ معیوب، ارزیابی خوردگی زیرلایه، اصلاح بدنه و سپس اجرای مجدد انجام میشود. این بخش معمولاً بیشترین حساسیت را دارد چون خطاهای قبلی باید حذف و کنترل شوند: بازسازی و ریلاینینگ.
در سرویسهای اسیدی، جزئیات آببندی در فلنجها و ارتباط آن با لاینینگ مخزن مهم است. انتخاب گسکت نامناسب یا مونتاژ غلط میتواند نشتی را حتی با لاینینگ سالم ایجاد کند. راهنمای مرتبط: گسکت PTFE برای فلنج: انتخاب ضخامت و کلاس فشار.
کنترل کیفیت، تستها و استانداردها برای لاینینگ مخازن کوچک اسیدی
کنترل کیفیت باید همزمان سه چیز را پوشش دهد: کیفیت مواد ورودی، کیفیت اجرا، و صحت عملکرد نهایی. در پروژههای مخازن کوچک اسیدی، چکلیستهای زیر معمولاً کاربردی هستند:
- بازرسی چشمی و ابعادی: یکنواختی سطح، نبود سوختگی یا تخریب موضعی، کیفیت گوشهها، کف و اطراف نازلها.
- کنترل ضخامت: اندازهگیری ضخامت در نقاط بحرانی و ثبت نقشه ضخامت (Thickness Map) برای مقایسه در بازدیدهای دورهای.

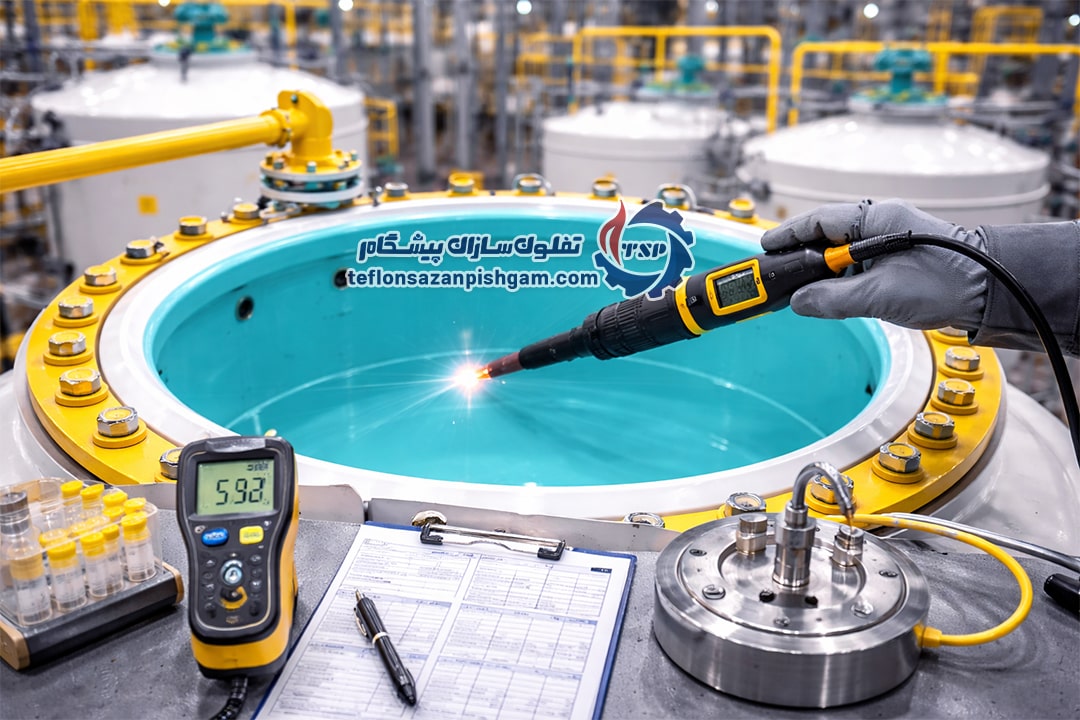

- تست ناپیوستگی (Holiday / Spark Test): برای کشف سوراخهای ریز و ناپیوستگیهای سطحی در پوششهای غیرهادی روی زیرلایه فلزی. انجام تست باید طبق روش اجرایی مشخص و با پارامترهای کنترلشده صورت گیرد.
- تست نشتی/هیدرواستاتیک یا Vacuum Box: بسته به طراحی مخزن و الزام پروژه، تست فشار یا روشهای موضعی کنترل نشتی قابل استفاده است.
- مستندسازی: گزارش مواد، گزارش جوش/درزها، نقشه نقاط بحرانی، گزارش تستها و چکلیست تحویل.
در پروژههای صنعتی، ارجاع به استانداردهای عمومی تست ناپیوستگی و رویههای بازرسی (مانند استانداردهای رایج تست Holiday و دستورالعملهای بازرسی پوششها) معمول است. انتخاب استاندارد نهایی باید با توجه به نوع لاینینگ، زیرلایه و توافقات کارفرما/پیمانکار در مدارک پروژه تثبیت شود.
نگهداری، تعمیر و ترمیم لاینینگ مخازن کوچک اسیدی
لاینینگ سالم با نگهداری درست، عمر بسیار بالاتری دارد. اصول رایج نگهداری در مخازن کوچک اسیدی:
- پیشگیری از شوک حرارتی: تغییرات دما باید مرحلهای باشد؛ ورود ناگهانی سیال داغ یا سرد به مخزن یکی از دلایل ترکهای مویی است.
- جلوگیری از آسیب مکانیکی: ابزار فلزی، ضربه، یا برخورد قطعات تیز به سطح لاینینگ میتواند شروع خرابی را رقم بزند.
- بازدید دورهای نقاط حساس: اطراف نازلها، کف، گوشهها و محلهای تغییر ضخامت باید در برنامه بازدید دورهای باشد.
- کنترل شرایط فرآیند: حضور ذرات ساینده یا دوغابها میتواند عمر لاینینگ را کاهش دهد و باید در طراحی و بهرهبرداری لحاظ شود.
در تعمیرات، رویکرد معمول شامل ایزولهکردن ناحیه آسیبدیده، حذف بخش معیوب، آمادهسازی زیرلایه و اجرای ترمیم با روش سازگار با متریال لاینینگ است. پس از ترمیم، تستهای کنترل کیفیت (خصوصاً تست ناپیوستگی و تست نشتی مطابق مدارک پروژه) تکرار میشود. برای پروژههای تعمیراتی و تعویض لاینینگ، صفحه خدمات مرتبط: بازسازی و ریلاینینگ.
چگونه پیمانکار مناسب انتخاب کنیم و برآورد هزینه برای پروژههای لاینینگ مخازن کوچک اسیدی
معیارهای انتخاب پیمانکار
- سابقه در سرویس مشابه: تجربه واقعی در سرویس اسیدی مشابه (نوع اسید، دما، سیکل کاری، هندسه مخزن) مهمتر از رزومه کلی است.
- مدارک روش اجرا و کنترل کیفیت: وجود روش اجرایی مدون، چکلیست QC، و تعهد به تستهای تحویل.
- توان دیتیلکاری در نازلها و نقاط حساس: عمده خرابیها از همین نقاط شروع میشود.
- توان تعمیر و خدمات پس از اجرا: قابلیت پشتیبانی تعمیرات و ریلاینینگ در صورت نیاز.
چارچوب برآورد هزینه
برآورد هزینه برای لاینینگ مخزن کوچک اسیدی معمولاً به این عوامل وابسته است:
- متریال انتخابی و ضخامت هدف: تفاوت قیمت بین PTFE، PFA و ECTFE و همچنین ضخامت اجرایی اثر مستقیم دارد.
- هندسه و تعداد نازلها: هر نازل یعنی زمان بیشتر، دیتیل بیشتر و ریسک بالاتر؛ در نتیجه هزینه اجرا افزایش مییابد.
- وضعیت بدنه و نیاز به تعمیرات قبل از لاینینگ: اصلاح جوشها، تعمیر بدنه، یا رفع خوردگی زیرسطحی هزینه و زمان را بالا میبرد.
- الزامات تست و مستندسازی: سطح QC، نوع تستها و مدارک تحویل روی هزینه تاثیر میگذارد.
- شرایط سایت و محدودیتهای اجرایی: محدودیت دسترسی، کار در ارتفاع، توقف محدود تولید، و شرایط ایمنی ویژه هزینه را تغییر میدهد.
برای دقت بیشتر، ساختار پیشنهادی برآورد شامل بازدید اولیه، دریافت مشخصات فرآیندی (اسید/غلظت/دما/سیکل)، نقشه تجهیز و نازلها، تعیین روش اجرا، ارائه جدول اقلام (مواد، آمادهسازی، اجرا، تست، مستندات) و سپس زمانبندی تحویل است. در پروژههایی که علاوه بر مخزن، اتصالات و ولوها نیز در تماس با اسید هستند، یکپارچهسازی پوشش و لاینینگ در کل مسیر سیال پیشنهاد میشود: پوششدهی و لاینینگ اتصالات.
نتیجه عملی: در مخازن کوچک اسیدی، موفقیت بیش از آنکه به “اسم متریال” وابسته باشد، به “تناسب متریال با سرویس + کیفیت دیتیلکاری + کنترل کیفیت” وابسته است. انتخاب بین PTFE، PFA و ECTFE باید بر اساس شرایط واقعی فرآیند و محدودیت اجرایی انجام شود؛ سپس اجرای استاندارد و کنترلشده، ریسک نشتی و خرابی زودهنگام را به حداقل میرساند.
