ماشینکاری و آببندی با PTFE شبیه کار با فلزات نیست. این پلیمر با انبساط حرارتی بالا، سفتی کم و پدیده خزش باعث میشود قطعهای که امروز دقیق اندازهگیری شده، فردا در سرویس کمی جابجا شود. پس «تلرانس تنگ و سطح آیینهای» همیشه جواب نمیدهد. در این راهنما برای «تفلونسازان پیشگام» چارچوبی عملی ارائه میشود تا تلرانسها و زبری سطح بهصورت عملکردمحور تعریف شوند و آببندی در شرایط واقعی خشک و مطمئن بماند.
چرا PTFE برای آببندیها متفاوت است: ویژگیهای مواد و تاثیر آنها بر تلورانس و صافی سطح
PTFE ضریب انبساط خطی در حدود ۱۰۰ تا ۱۳۰ × ۱۰⁻⁶ K⁻¹ دارد؛ یعنی تغییرات دما روی لقیها اثر پررنگی میگذارد. در کنار این، مدول پایین و خزش زمانی باعث میشود تحت بار طولانیمدت نشست کند و فشار تماس کاهش یابد. نتیجه ساده است: اگر تلرانسها صرفاً در دمای اتاق و بدون بار تعریف شوند، در سرویس واقعی یا گیر میکند یا نشتی میدهد.
از طرف دیگر ضریب اصطکاک پایین PTFE مزیت بزرگی در دینامیک است، اما همین ویژگی اگر با سطح بیشازحد صیقلی روبهرو شود، لایه سیال پایدار تشکیل میدهد و تماس مؤثر را کم میکند. همینجاست که مفهوم «صافی هدفمند» اهمیت پیدا میکند: سطح باید بهاندازه کافی یکنواخت باشد تا شیار نشتی ایجاد نشود، و بهاندازه کافی ریزبافت باشد تا فیلم روانکار کنترلشده شکل بگیرد.
در عمل، طراحی برای PTFE یعنی برقراری تعادل بین سه متغیر: ابعاد عملکردی تحت دما و بار، بافت سطح هماهنگ با نوع حرکت، و پایداری بلندمدت با درنظرگرفتن خزش. هر چه شرایط کاری سختتر باشد، این تعادل حساستر میشود.
محدودههای تلورانس پیشنهادی برای قطعات PTFE در کاربردهای آببندی
تعیین تلورانس بر اساس نوع آببندی (استاتیکی، دینامیکی و گردشی)
در آببندیهای استاتیک مثل گسکت یا رینگ نشیمن، دقت شکلی و تختی معمولاً مهمتر از تنگکردن همه ابعاد است. برای ضخامت گسکت، بازه ±۰٫۰۵ تا ±۰٫۱۰ میلیمتر و برای قطرهای تا ۱۰۰ میلیمتر حدود ±۰٫۱۰ تا ±۰٫۲۰ میلیمتر نقطه شروع خوبی است. هرچه قطر بزرگتر شود، کنترل تختی و موازیبودن با اهمیتتر میشود و تلرانس قطر میتواند کمی بازتر در نظر گرفته شود (برای قطرهای بالاتر از ۱۰۰ میلیمتر تا حدود ±۰٫۳۰ یا ±۰٫۵۰ میلیمتر). تختی سطح آببندی برای قطرهای زیر ۲۰۰ میلیمتر بهتر است در بازه ۰٫۰۵ تا ۰٫۱۰ میلیمتر نگه داشته شود.
در آببندیهای دینامیک رفتوبرگشتی مانند U-cup یا لبدار، لقی شعاعی کاری معمولاً از حدود ۰٫۰۳ تا ۰٫۱۰ میلیمتر تنظیم میشود، بسته به قطر، فشار و ویسکوزیته سیال. گردی سطح جفتشونده بهتر است زیر ۰٫۰۳ میلیمتر باشد تا پمپش ناخواسته سیال رخ ندهد، و هممحوری میان هوزینگ و شافت تقریباً در حدود ۰٫۰۵ میلیمتر کنترل شود. برای جاگذاری در نشیمن فلزی، یک مداخله سبک (۰٫۰۵− تا ۰٫۱۵− میلیمتر) معمولاً کیفیت آببندی را تثبیت میکند بدون آنکه قطعه را له کند.
در آببندیهای گردشی (Rotary)، لقی شعاعی کوچکتر برای محدودکردن جریان نشتی و گرمایش توصیه میشود؛ بازه ۰٫۰۲ تا ۰٫۰۶ میلیمتر برای بسیاری از قطرهای صنعتی جواب میدهد، به شرطی که تاب کلی شافت در ناحیه آببندی زیر ۰٫۰۲ تا ۰٫۰۳ میلیمتر بماند. در این حالت یکنواختی شکل و جهت بافت سطح شافت نقش تعیینکننده دارد.
تطبیق تلورانس با استانداردها و جداول عملی (ISO، ASME و نمونههای کاربردی)
نقشه باید زبان مشترک داشته باشد. نشانهگذاری صافی سطح را مطابق ISO 1302 و تعاریف پارامترها را مطابق ISO 4287/4288 بیاورید. کنترلهای هندسی مانند تختی، استوانگی، هممحوری و جهدمحوری را طبق ISO 1101 یا ASME Y14.5 تعریف کنید. اگر برای ابعاد غیرحیاتی به یک چارچوب عمومی نیاز دارید، کلاسهای عمومی نزدیک به ISO 2768-m راهنمای مناسبی هستند، اما ابعاد و مشخصات مرتبط با آببندی را صریح و عملکردمحور روی نقشه بنویسید؛ هیچ تلرانس عمومی نباید جای الزامات آببندی را بگیرد.

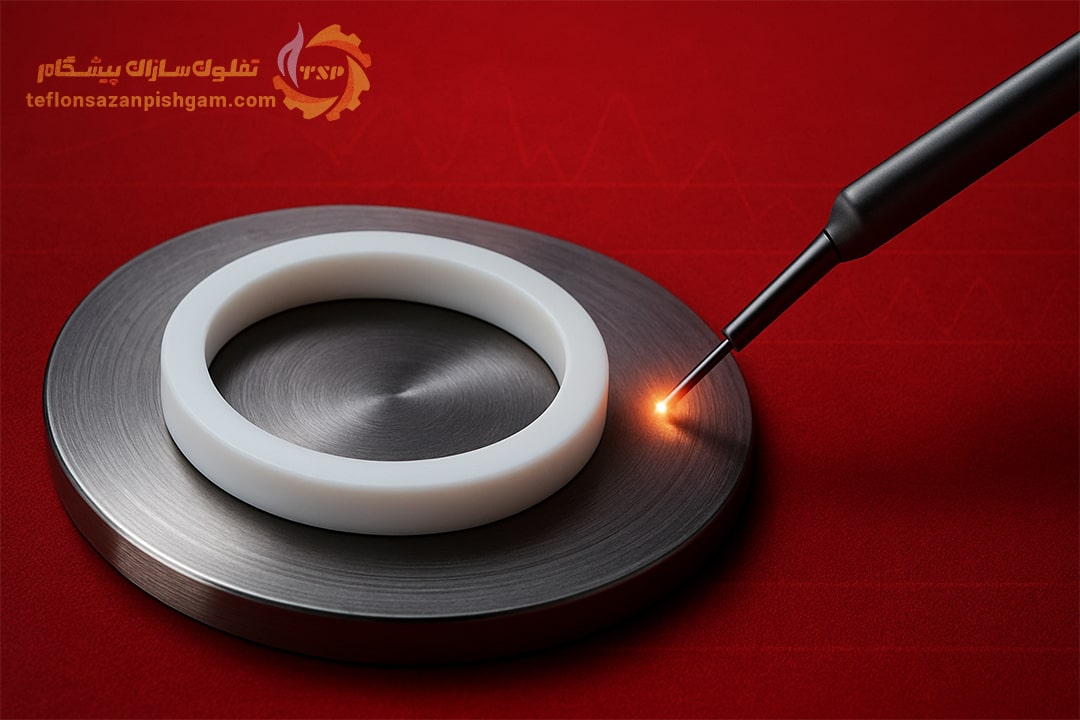

اهمیت صافی سطح در آببندی PTFE: معیارها (Ra، Rz، Rt) و تأثیر آنها بر نشتی
معیارهای کلیدی صافی سطح: تفاوت Ra، Rz و Rt و زمان استفاده هر کدام
Ra میانگین انحرافات است و برای هدفگذاری کلی مناسب است. Rz میانگین فاصله قله تا دره در چند طول نمونهبرداری را میدهد و نسبت به شیارهای عمیق حساستر است. Rt بیشترین فاصله قله تا دره در کل طول ارزیابی است و برای کشف خطوخشهای عمیق یا مسیرهای موضعی نشتی مفید خواهد بود. در طراحی آببندی توصیه میشود هدف اصلی با Ra تعیین شود و Rz/Rt برای جلوگیری از کانالهای ریز و عیوب نقطهای کنترل گردد.
تأثیر صافی سطح بر تماس مهندسی، کوپلینگ سطح و مسیر نشتی
سطح بیشازحد زبر باعث میشود سیال راه خود را پیدا کند؛ سطح بیشازحد صیقلی هم میتواند فیلم سیال پایدار بسازد و تماس مؤثر را کم کند. جهت بافت سطح بهویژه در حرکتهای رفتوبرگشتی اهمیت دارد: اگر بافت، جهتدار و ناهمراستا با حرکت باشد، مانند یک پمپ کوچک سیال را جابجا میکند. در آببندی گردشی، شافت باید «Lead-free» باشد تا الگوی مارپیچی میکرونی ایجاد پمپش نکند. نکتهای که در PTFE بیشتر دیده میشود، مالیدگی سطح بهدلیل ابزار کند است؛ سطح به ظاهر براق است، اما زیر بار واقعی مسیرهای ریز باز میشوند. پروفایلومتر و میکروسکوپ این واقعیت را آشکار میکنند.
پیشنهادات عددی صافی سطح برای سطوح آببندی ثابت و حرکت نسبی
برای فلنج فلزی که گسکت PTFE روی آن مینشیند، Ra حدود ۳٫۲ تا ۶٫۳ میکرومتر معمولاً پنجره مناسبی ایجاد میکند تا گسکت خوب بنشیند و شیار عمیق تولید نشود. خود سطح PTFE در این تماس بهتر است در Ra حدود ۱٫۶ تا ۳٫۲ میکرومتر باقی بماند.
در حرکت رفتوبرگشتی، شافت یا بوش فلزی با Ra حدود ۰٫۲ تا ۰٫۴ میکرومتر و Rz حدود ۱ تا ۳ میکرومتر عملکرد روان و کنترل نشتی را فراهم میکند. لبه آببندی PTFE اگر در Ra حدود ۰٫۴ تا ۰٫۸ میکرومتر نگه داشته شود، هم تماس اولیه خوبی میدهد و هم نگهداشت روانکار کنترلشدهای ایجاد میکند.
در گردشی، برای شافتهای دقیق، Ra حدود ۰٫۱ تا ۰٫۲ میکرومتر با کنترل Rt زیر ۳ میکرومتر و تایید Lead-free، مسیر مطمئنی برای جلوگیری از پمپش ناخواسته است.
۵ روش بازرسی و آزمون برای کنترل تلورانس و صافی سطح
۱. اندازهگیری ابعادی با میکرومتر، کولیس و CMM برای تایید تلورانس
در قطعات نازک PTFE نیروی اندازهگیری اگر زیاد باشد نتیجه را خراب میکند. بنابراین میکرومتر و بورگیج باید با فشار ثابت و کنترلشده استفاده شوند. برای ویژگیهای شکلی مثل تختی، استوانگی یا هممحوری، CMM یا بازوی اندازهگیری بههمراه تعریف دیتومهای روشن روی نقشه، تصویر دقیقتری از وضعیت واقعی فراهم میکند.
۲. اندازهگیری صافی سطح با پروفایلومتر و روشهای ثبت Ra/Rz
پروفایلومتر تنها یک عدد Ra نمیدهد؛ انتخاب طول نمونهبرداری و فیلتر طبق ISO 4288 اهمیت دارد. ثبت همزمان Ra، Rz و در پروژههای حساس Rt، بهعلاوه ذخیره پروفایل خام، کمک میکند بین سطح «واقعاً یکنواخت» و سطح «مالیده و براق» تفاوت بگذاریم. جهت ردگیری باید با جهت حرکت نسبی سنجیده شود.
۳. بازرسی میکروسکوپی و اسکن سطح برای تحلیل آثار ماشینکاری
یک میکروسکوپ دیجیتال با بزرگنمایی ۵۰ تا ۲۰۰ برابر خیلی از رازهای سطح PTFE را لو میدهد: خطوخشهای منفرد، برادههای چسبیده، یا پلیسههای نرم لبه. در مواقع بحرانی، اسکن سهبعدی یا کنفوکال، شاخصهای Sa/Sz را میدهد و در کنار Ra/Rz تصویر کاملتری میسازد.
۴. آزمون عملکردی آببندی و تست نشتی (فشار، جریان و تستهای عملیاتی)
اعتبار نهایی فقط روی میز اندازهگیری بهدست نمیآید. تست نگهداشت فشار با هوا/نیتروژن، اندازهگیری نرخ نشتی با فلومتر جرمی برای محدودههای پایین، و تست حباب برای عیوب موضعی تصویر عملی از عملکرد میدهند. اگر سرویس با دما و سیکل فشار همراه است، همان شرایط باید در تست بازسازی شود.
۵. ثبت، تحلیل آماری و پیادهسازی GDT در چرخه کیفیت
اندازهگیریهای کلیدی بدون MSA قابل اتکا نیستند. برای ابعاد بحرانی، SPC را برقرار کنید و به Cp/Cpk ≥ ۱٫۳۳ برسید. در مستندات کیفیت، نمادهای صافی سطح، GDT و دیتومها به همان صورتی که روی نقشه آمدهاند ثبت شوند تا حلقه بازخورد طراحی کامل بماند.
استراتژیهای ماشینکاری برای رسیدن به تلورانس و صافی مطلوب در PTFE
پارامترهای برش بهینه: سرعت برشی، پیشروی و عمق برش برای کاهش تغییر شکل
PTFE ابزار تیز و زاویه براده مثبت میخواهد. در تراشکاری، سرعتهای ۱۰۰ تا ۳۰۰ متر بر دقیقه با پیشروی ۰٫۰۵ تا ۰٫۲ میلیمتر بر دور و عمق برش ۰٫۱ تا ۰٫۵ میلیمتر برای پاس نهایی معمولاً سطحی تمیز و بدون مالیدگی میدهد. خنککاری با هوا و مکثهای کوتاه میان پاسها از گرمشدن موضعی و تغییر شکل الاستیک جلوگیری میکند.
انتخاب ابزار و هندسه لبه: مواد، روکش و تیراژ مناسب برای PTFE
لبه باید فوقالعاده تیز و پولیششده باشد؛ کاربید پولیش یا HSS تیز با شعاع نوک کوچک عملکرد خوبی دارد. هر نوع میکروهون زیاد میتواند سطح را مالیده کند. در فرزکاری، کاترهای تکلبه یا دو لبه با زاویه مثبت، برادهبرداری تمیزتری روی PTFE ایجاد میکنند.
فیکسچرینگ، کنترل دما و مدیریت ارتعاش برای جلوگیری از تغییر شکل الاستیک
رینگها و مقاطع نازک نیاز به ساپورت محیطی و فکهای نرم دارند تا بار گیرش یکنواخت پخش شود. ماشینکاری و اندازهگیری بهتر است نزدیک ۲۰ درجه سانتیگراد انجام شود تا اختلاف دما به خطای ابعادی تبدیل نشود. ارتعاش با بالانس ابزار، پیشروی یکنواخت و طول گیرش کافی مهار شود.
پرداخت نهایی و عملیات پسفرآوری: سنباده، پولیش و عملیات حرارتی سطحی
پرداخت باید سبک و کنترلشده باشد؛ سنبادههای بسیار نرم (P1000 به بالا) یا پدهای غیربافته بهصورت ملایم. هدف رسیدن به Ra هدفمند است نه براقیت ظاهری. پولیش حرارتی یا مالشی شدید اغلب به ایجاد لایه مالیده و ناپایدار منجر میشود. در گریدهایی که توصیه شده، آنیل قبل/بعد از ماشینکاری تنش پسماند را کم میکند و پایداری ابعادی را بالا میبرد.
خطاهای رایج و بهترین شیوهها برای جلوگیری از نشتی در آببندیهای PTFE
سه خطای تکرارشونده بیشتر از بقیه دیده میشوند: تنگکردن بیمنطق تلرانسها بدون توجه به خزش، رهاکردن جهت بافت سطح که مثل پمپِ میکروسکوپی عمل میکند، و اتکا به ظاهر براق درحالیکه سطح در میکروسکوپ پر از شیار کانالساز است. راهحل در تعریف دقیق الزامات عملکردی، ابزار تیز و تست عملیاتی نهفته است.
چکلیست عملی برای تولیدکنندگان و طراحان: از طراحی تا مونتاژ و بازرسی نهایی
-
تعریف شرایط کاری: فشار، دما، نوع حرکت، سیال، عمر هدف.
-
نقشه عملکردمحور: ابعاد بحرانی با GDT و نمادهای صافی سطح (Ra/Rz/Rt) و جهت بافت.
-
انتخاب ابزار و پارامترها: لبه تیز، زاویه مثبت، سرعت/پیشروی محافظهکار برای پاس نهایی.
-
فیکسچرینگ و دما: ساپورت مناسب و فرآیند نزدیک ۲۰°C.
-
بازرسی ابعادی با فشار اندازهگیری کنترلشده و CMM برای ویژگیهای شکلی.
-
پروفایلومتری طبق ISO 4288 و مشاهده میکروسکوپی عیوب کانالساز.
-
آزمون نشتی متناسب با سرویس: نگهداشت فشار، نرخ نشتی، شبیهسازی سیکلها.
-
ثبت و پایش آماری: MSA، SPC و هدف Cp/Cpk.
-
مونتاژ تمیز با لبههای پخخورده، روانکاری اولیه و ابزار غیرتیز.
-
بازخورد میدانی و بهروزرسانی نقشهها بر اساس نتایج سرویس.
جمعبندی
PTFE زمانی آببندی «بیحرف و حدیث» میدهد که تلرانسها بر پایه سرویس واقعی انتخاب شوند، صافی سطح با توجه به نوع حرکت و مسیرهای نشتی تنظیم شود، و فرآیند ماشینکاری و بازرسی از ظاهر براق عبور کند و به عملکرد برسد. با اجرای این چارچوب، قطعات شما در کنار دقت متری، پایداری عملیاتی هم به دست میآورند؛ همان چیزی که در میدان، نشتی را صفر و عملکرد را پایدار نگه میدارد.
