راهنمای جامع پوشش و لاینینگ تفلونی PTFE برای پمپ‌های اسیدی و شیمیایی

پمپ‌های اسیدی و شیمیایی در خط مقدم سخت‌ترین شرایط کاری قرار دارند: اسیدهای خورنده، حلال‌های تهاجمی، دماهای بالا، ذرات ساینده و در کنار همه‌ی این‌ها، توقعِ کارکرد پایدار و بدون نشتی. در چنین محیطی، بدنه‌ی فلزیِ بدون حفاظت، دیر یا زود تسلیم خوردگی می‌شود و هزینه‌ی توقف خط و تعویض تجهیز، چند برابر هزینه‌ی اولیه خواهد بود.

مانند لاینینگ و پوشش پمپ‌های اسیدی با تفلون PTFA یکی دیگر از رایج‌ترین و مطمئن‌ترین راه‌حل‌ها برای افزایش عمر پمپ‌های اسیدی، پوشش و لاینینگ تفلونی PTFE در بخش‌های در تماس با سیال است. در این مقاله، از صفر تا صد لاینینگ PTFE برای پمپ‌های اسیدی و شیمیایی را مرور می‌کنیم؛ از خواص و مزایا، تا محدودیت‌ها، نکات طراحی، نصب و نگهداری.

PTFE چیست و چرا برای پمپ‌های اسیدی مناسب است؟

PTFE (پلی‌تترافلوئورواتیلن) که در بازار بیشتر با نام «تفلون» شناخته می‌شود، یک پلیمر فلوروکربنی با مقاومت شیمیایی بسیار بالا و ضریب اصطکاک بسیار پایین است. همین ترکیب ویژگی‌ها آن را به گزینه‌ای ایده‌آل برای لاینینگ پمپ‌ها و تجهیزات در تماس با سیالات خورنده تبدیل کرده است.

مهم‌ترین ویژگی‌های PTFE در کاربرد پمپ‌های شیمیایی

• مقاومت شیمیایی بسیار گسترده
  PTFE در برابر اکثر اسیدهای معدنی قوی (مثل اسید سولفوریک، هیدروکلریک، نیتریک در غلظت‌ها و دماهای مناسب)، بسیاری از بازها و طیف وسیعی از حلال‌های آلی پایدار است. همین ویژگی باعث می‌شود برای «پمپ اسیدی عمومی» گزینه‌ی اول مهندسین باشد.

• محدوده دمای کاری مناسب
  به‌طور معمول، PTFE می‌تواند در بازه‌ی دمایی تقریبی حدود °C ۲۰- تا ۲۰۰ کار کند (بسته به طراحی، فشار و سازنده). این بازه، بخش بزرگی از نیاز صنایع شیمیایی، غذایی، دارویی و آبکاری را پوشش می‌دهد.

• ضریب اصطکاک پایین و سطح نچسب
  سطح PTFE بسیار لغزنده است و سیالات چسبنده، رسوبات و کریستال‌ها کمتر روی آن می‌نشینند. این موضوع به کاهش افت فشار، کاهش گرفتگی و شست‌وشوی آسان‌تر کمک می‌کند.

• خواص الکتریکی و تمیزی سطح
  PTFE عایق الکتریکی بسیار خوبی است و به دلیل این‌که آلودگی و رسوب روی آن کمتر می‌نشیند، در برخی کاربردهای تمیز (clean) و صنایع حساس هم مورد استفاده قرار می‌گیرد.

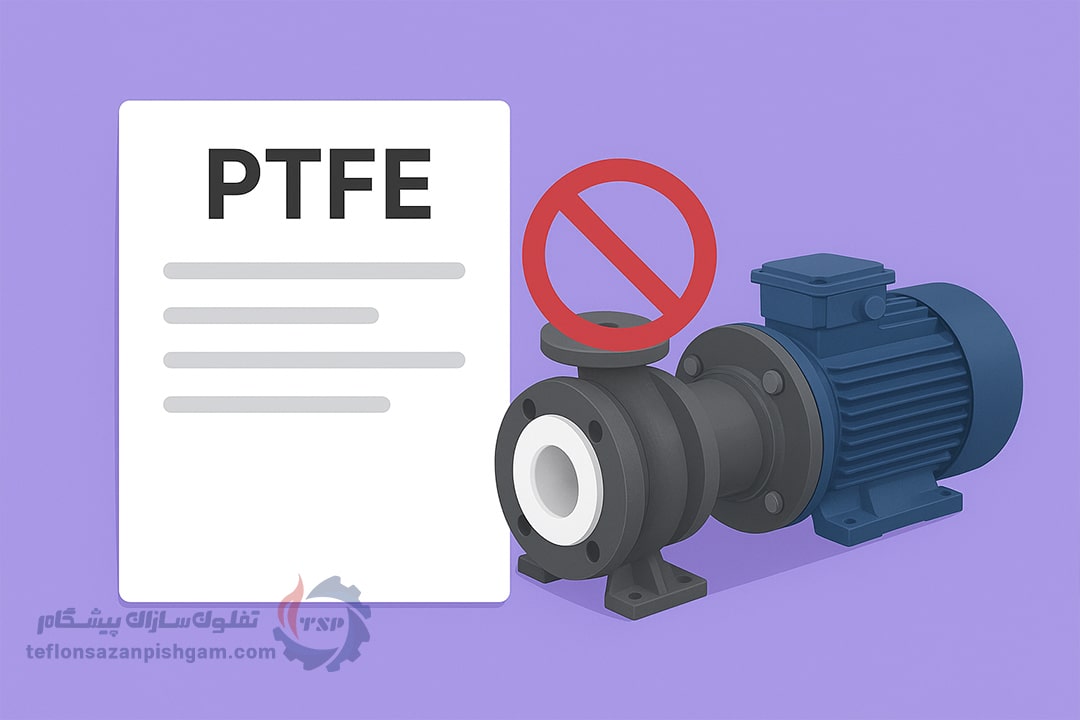

محدودیت‌های PTFE که باید جدی گرفته شوند

در کنار همه‌ی مزایا، PTFE بی‌نقص نیست و در طراحی پمپ لاین‌شده باید محدودیت‌های آن در نظر گرفته شود:

• استحکام مکانیکی پایین‌تر نسبت به فلز
  PTFE تحت بارهای مکانیکی طولانی‌مدت دچار خزش می‌شود. به همین دلیل، معمولاً به صورت لاینینگ روی بدنه‌ی فلزی (cast iron، فولاد کربنی، استنلس استیل) استفاده می‌شود، نه به‌صورت «کل بدنه‌ی پلیمری» بدون ساپورت فلزی.

• حساسیت به طراحی اشتباه و بارهای لوله‌کشی
  اگر نازل‌های پمپ ساپورت مناسبی نداشته باشند یا لوله‌کشی تنش زیادی به پمپ منتقل کند، لاینینگ PTFE می‌تواند ترک بردارد یا جدا شود. این‌جا طراحی مکانیکی و اجرا تعیین‌کننده است.

• محدودیت در دما و فشارهای بسیار بالا
  در سرویس‌هایی با دمای خیلی بالا، فشار بالا یا سایش بسیار شدید، ممکن است نیاز به متریال‌های دیگر مثل PFA، ECTFE یا آلیاژهای فلزی ویژه باشد.

ساختار پمپ‌های لاین‌شده با PTFE

در پمپ‌های اسیدی و شیمیایی، هدف این است که تمام سطوح در تماس با سیال توسط متریالی با مقاومت شیمیایی مناسب محافظت شوند. در پمپ‌های لاین‌شده با PTFE، این کار معمولاً به شکل زیر انجام می‌شود:

• بدنه (Casing / Volute)
  بدنه‌ی فلزی پمپ از داخل با یک لایه‌ی PTFE لاین می‌شود. این لایه می‌تواند به‌صورت بوش (sleeve) از پیش‌ساخته، یا پوشش فرم‌دهی‌شده متناسب با هندسه‌ی بدنه باشد.

• درپوش / کاور (Cover)
  ناحیه‌ی درپوش پمپ نیز که در تماس مستقیم با سیال است، با PTFE پوشش داده می‌شود تا تماس سیال با فلز به حداقل برسد.

• پروانه (Impeller)
  در بسیاری از طراحی‌ها، پروانه یا تماماً از متریال مقاوم (PTFE، PFA، پلاستیک‌های مهندسی ویژه) ساخته می‌شود، یا حداقل پوشش PTFE روی آن اعمال می‌شود، تا از خوردگی پره‌ها و عدم تعادل ناشی از خوردگی ناهمگن جلوگیری شود.

• شفت اسلیو و قطعات آب‌بندی
  در پمپ‌های مکانیکال‌سیل، شفت اسلیو، رینگ‌های آب‌بندی و بخش‌های در تماس با سیال آغشته به PTFE یا از متریال سازگار دیگری ساخته می‌شوند.
  در پمپ‌های مگنتی (Magnetic drive) که نشت صفر مد نظر است، محفظه‌ی مگنت و قطعات داخلی غالباً با PTFE یا PFA لاین می‌شوند.

• اتصالات ورودی/خروجی
  محل اتصال فلنج‌ها، نازل‌ها و سطوح نشیمن (gasket seating) باید به‌گونه‌ای طراحی شوند که هم آب‌بندی مناسب داشته باشند، هم لاینینگ PTFE در این ناحیه آسیب نبیند.

در طراحی صحیح، سیال فقط PTFE را می‌بیند و فلز صرفاً نقش سازه‌ای و تحمل فشار و تنش را بر عهده دارد.

مزایای استفاده از لاینینگ PTFE در پمپ‌های اسیدی و شیمیایی

۱. مقاومت خوردگی و افزایش عمر تجهیز

مهم‌ترین مزیت لاینینگ PTFE، افزایش چشمگیر مقاومت خوردگی است. به‌جای این‌که سیال مستقیماً به بدنه‌ی فلزی حمله کند، با سطح PTFE تماس دارد که در برابر بیشتر سیالات شیمیایی پایدار است. نتیجه:

• کاهش سوراخ‌شدگی و نازک شدن موضعی بدنه

• کاهش ریسک نشتی ناگهانی

• افزایش عمر مفید پمپ و فاصله‌ی بین تعمیرات اساسی

۲. کاهش نشتی و افزایش ایمنی

در محیط‌هایی که سیالات خورنده، سمی یا خطرناک پمپاژ می‌شوند، نشتی کوچک هم می‌تواند خطرساز باشد. لاینینگ PTFE در کنار طراحی مناسب، به کاهش احتمال نفوذ سیال به فلز و ترک‌های مخفی کمک می‌کند و ایمنی اپراتورها و تجهیزات اطراف را افزایش می‌دهد.

۳. کاهش هزینه‌های نگهداری و توقف خط

با کاهش نرخ خوردگی، نیاز به تعویض مکرر قطعات، جوشکاری، تعویض بدنه و تعمیرات اضطراری کم می‌شود. این یعنی:

• کاهش هزینه‌های مستقیم تعمیرات

• کاهش توقف خط تولید و زیان ناشی از آن

• قابل پیش‌بینی‌تر شدن برنامه‌ی نگهداری

حالا که صحبت از هزینه‌ها شد، استفاده از خدمات فروش پوشش تفلونی پمپ‌های اسیدی با قیمت مناسب می‌تواند به شما برای کاهش هزینه‌ها کمک شایانی کند.

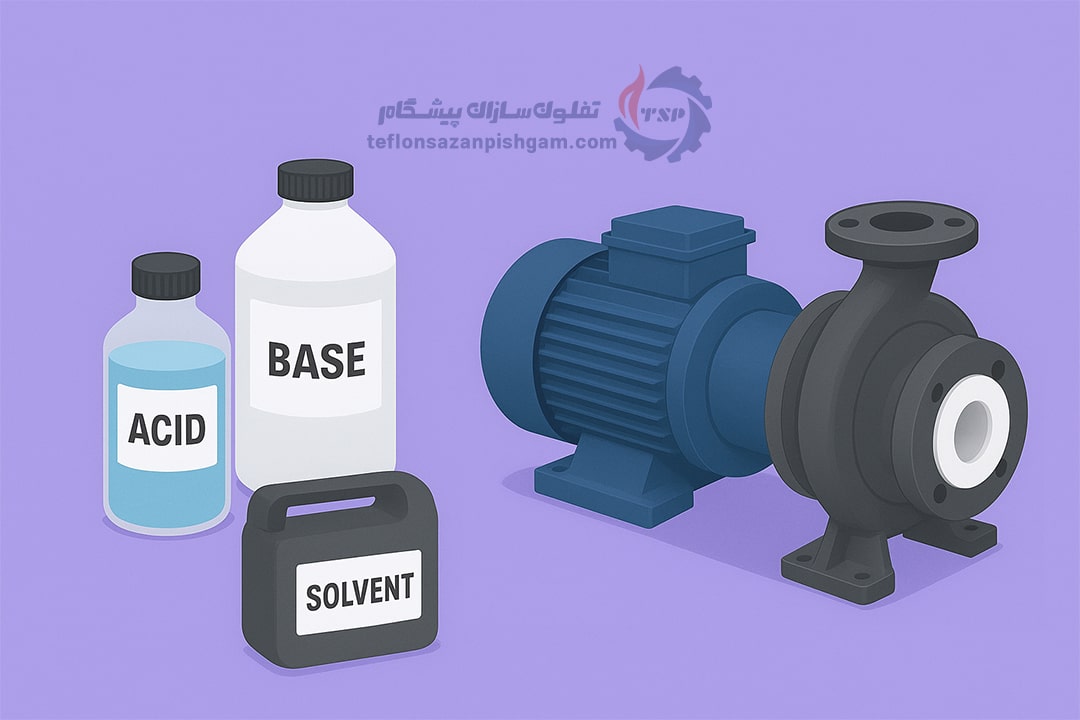

۴. سازگاری با طیف وسیعی از سیالات

اگر یک پمپ در طول عمر خود، سیالات مختلف (اسیدهای متفاوت، بازها، حلال‌ها) را جابه‌جا کند، انتخاب آلیاژ فلزیِ مناسب برای همه‌ی آن‌ها سخت و گران است. در بسیاری از موارد، لاینینگ PTFE به‌عنوان یک راه‌حل عمومی می‌تواند این تنوع را پوشش دهد و کار مهندسی انتخاب متریال را ساده‌تر کند.

محدودیت‌ها و ملاحظات طراحی در پمپ‌های لاین‌شده PTFE

برای این‌که لاینینگ PTFE در عمل همان‌قدر که روی کاغذ جذاب است، کارآمد باشد، باید چند نکته‌ی کلیدی را در طراحی و انتخاب در نظر گرفت.

۱. محدوده دما و فشار کاری

با وجود مقاومت شیمیایی بالا، PTFE در دماهای خیلی بالا و فشار زیاد، دچار کاهش استحکام و خزش می‌شود. بنابراین:

• دمای سیال، فشار کاری و فشار تست باید با توصیه‌ی سازنده‌ی پمپ و داده‌های متریال همخوانی داشته باشد.

• برای دماهای نزدیک به حد بالایی PTFE، معمولاً گزینه‌هایی مانند PFA یا طراحی‌های ویژه بررسی می‌شوند.

• در سرویس‌های خلأ (vacuum)، طراحی لاینینگ و ساپورت مناسب آن اهمیت بیشتری پیدا می‌کند تا لاینر له نشود.

۲. خزش و بارهای مکانیکی

اگر پمپ تحت بارهای مداوم لوله‌کشی باشد (عدم ساپورت، تنش حرارتی، misalignment)، این تنش‌ها به لاینینگ هم منتقل می‌شود و در طول زمان باعث ترک، جداشدن یا نشتی می‌گردد. جلوگیری از این مشکل:

• طراحی صحیح ساپورت لوله‌ها

• هم‌راستایی مناسب پمپ و لوله‌کشی

• محدود کردن نیروها و گشتاورهای مجاز نازل طبق استانداردهای سازنده

۳. شوک حرارتی و مکانیکی

تغییر ناگهانی دما (مثلاً تزریق ناگهانی سیال سرد در پمپ داغ) یا ضربه‌های مکانیکی شدید (ضربه چکش آبی، بسته شدن ناگهانی ولو) می‌تواند به لاینینگ PTFE آسیب بزند. توصیه‌ها:

• پیش‌گرم کردن تدریجی سیستم در صورت نیاز

• استفاده از تجهیزات کنترلی برای جلوگیری از ضربه‌ی هیدرولیکی

• رعایت دستورالعمل‌های راه‌اندازی سازنده

خرید پمپ اسیدی لاین شده با فلوروپلیمر FEP⭐️

انتخاب لاینینگ PTFE مناسب برای سرویس‌های مختلف

لاینینگ PTFE فقط یک برچسب روی کاتالوگ نیست. برای انتخاب درست، باید شرایط واقعی کار در نظر گرفته شود.

عوامل اصلی در انتخاب

1. نوع سیال
   اسید معدنی قوی، اسید آلی، باز قوی، حلال آلی، مخلوط‌ها، سیالات حاوی نمک و… هر کدام رفتار متفاوتی دارند. باید مقاومت شیمیایی PTFE برای سیال یا ترکیب مورد نظر از جداول مقاومت شیمیایی بررسی شود.

2. غلظت و دما
   بسیاری از اسیدها در غلظت‌های خاص رفتار متفاوتی دارند. مثلاً اسید سولفوریک غلیظ و رقیق، از نظر مکانیزم خوردگی با فلزات تفاوت دارند. ترکیب دما و غلظت، محدوده‌ی کاربردی PTFE را تعیین می‌کند.

3. وجود ذرات جامد و سایش
   اگر سیال حاوی ذرات جامد ساینده باشد، ممکن است عمر لاینینگ در نواحی سرعت بالا (ورودی، خروجی، پروانه) کاهش پیدا کند. در این موارد، نوع طراحی هیدرولیکی و احتمالاً متریال‌های تکمیلی باید بررسی شود.

4. نوع پمپ و شرایط عملکرد

   • پمپ مکانیکال‌سیل با نشت مجاز کم

   • پمپ مگنتی (بدون نشتی) برای سیالات بسیار خطرناک

   • پمپ‌های دوزینگ یا انتقال کم‌دبی
     هر کدام الزامات خاص خود را در طراحی لاینینگ دارند.

---

نکات نصب، راه‌اندازی و نگهداری پمپ‌های لاین‌شده PTFE

حتی بهترین طراحی هم اگر بد نصب شود، شکست می‌خورد. چند نکته‌ی عملی که در现场 باید جدی گرفته شوند:

۱. حمل و انبارش

• از وارد شدن ضربه به نازل‌ها، فلنج‌ها و بدنه پرهیز شود.

• داخل پمپ از ورود اجسام خارجی، ابزار و گرد و غبار تا حد امکان محافظت شود.

• در صورت انبارش طولانی‌مدت، توصیه‌های سازنده در مورد وضعیت نگهداری و چرخاندن شفت رعایت شود.

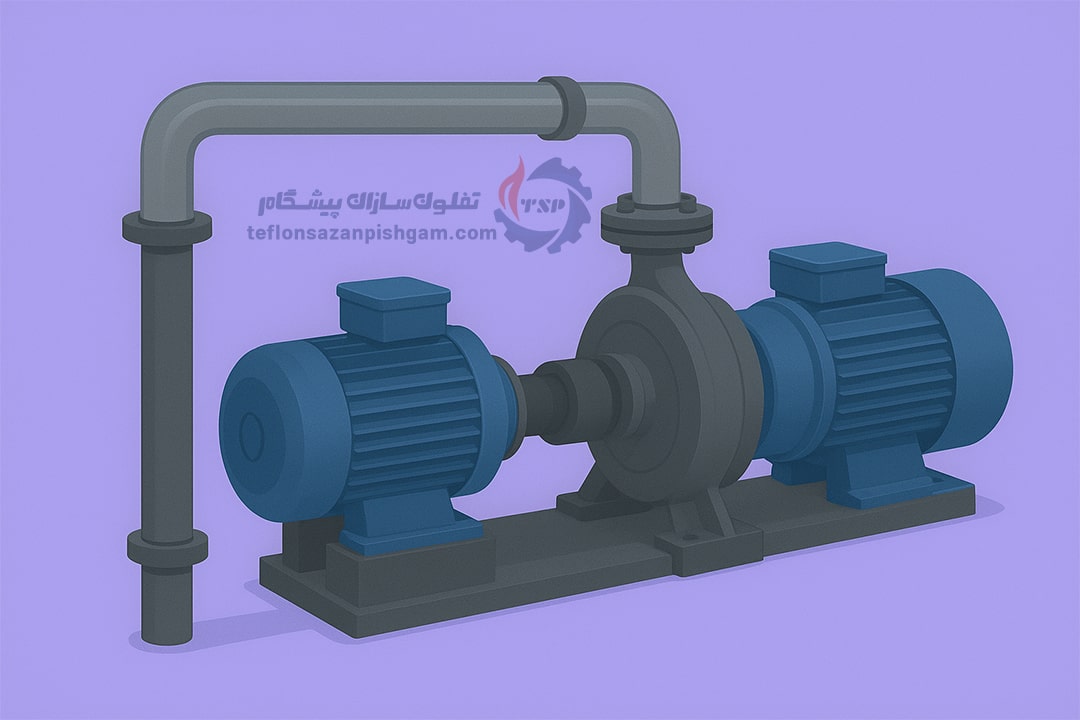

۲. نصب و لوله‌کشی

• هم‌راستایی دقیق بین پمپ و موتور طبق استاندارد انجام شود.

• لوله‌ها مستقل ساپورت شوند و وزن و تنش آن‌ها روی پمپ نیفتد.

• گشتاور سفت کردن پیچ‌های فلنج مطابق دستور سازنده باشد تا لاینینگ در نواحی نشیمنگاه آسیب نبیند.

۳. راه‌اندازی اولیه

• قبل از راه‌اندازی، چرخش دستی شفت و آزاد بودن پروانه بررسی شود.

• پمپ تحت هیچ شرایطی خشک (Dry run) کار نکند؛ کارکرد بدون سیال می‌تواند هم به یاتاقان‌ها و هم به لاینینگ آسیب بزند.

• در اولین ساعات راه‌اندازی، فشار، دما، جریان و لرزش‌ها به دقت مانیتور شوند.

۴. برنامه‌ی بازرسی و نگهداری

• بازرسی چشمی دوره‌ای (نشتی فلنج‌ها، علائم خوردگی خارجی، تغییر رنگ موضعی).

• بررسی لرزش و صداهای غیرعادی که می‌تواند ناشی از مشکلات هیدرولیکی یا مکانیکی باشد.

• در تعمیرات دوره‌ای، وضعیت لاینینگ در نواحی پرریسک (ورودی، خروجی، نزدیکی پروانه) به‌طور ویژه بررسی شود.

• هرگونه نشانه‌ی تاول، ترک مویی، جداشدن موضعی یا تغییر غیرعادی سطح، باید جدی گرفته شود و در صورت لزوم، تعمیر موضعی یا تعویض کامل لاینینگ انجام شود.

---

چه زمانی باید سراغ متریال‌های دیگر مثل PFA، ECTFE یا آلیاژهای فلزی برویم؟

با این‌که PTFE در بسیاری از سرویس‌ها پاسخ‌گوست، در برخی شرایط بهتر است گزینه‌های دیگر هم بررسی شوند:

• دمای کاری نزدیک به یا بالاتر از حد مجاز PTFE
  در دماهای بالاتر، PFA یا متریال‌های فلوروپلیمری دیگر می‌توانند عملکرد بهتری داشته باشند (البته با هزینه‌ی بالاتر).

• نیاز به فرم‌دهی خاص یا طول‌های بلند لاینینگ یکپارچه
  در برخی طراحی‌ها، PFA به دلیل قابلیت پردازش بهتر، انتخاب مناسب‌تری است.

• محیط‌هایی با نفوذپذیری حساس (Permeation critical)
  برای برخی گازها و سیالات خاص، ECTFE با نفوذپذیری کمتر نسبت به بعضی فلوروپلیمرها، انتخاب بهتری است.

• فشارهای بسیار بالا، دماهای بسیار شدید یا سایش سنگین
  در این موارد، ممکن است آلیاژهای فلزی ویژه (Hastelloy، دوبلکس و…) یا ترکیب فلز + پوشش‌های تخصصی گزینه‌ی منطقی‌تری باشد.

نکته‌ی مهم این است که در بسیاری از پمپ‌های اسیدی عمومی در صنایع شیمیایی و آبکاری، لاینینگ PTFE هنوز هم اقتصادی‌ترین و عملی‌ترین انتخاب است و متریال‌های دیگر بیشتر در کیس‌های خاص وارد میدان می‌شوند.

---

جمع‌بندی و پیشنهاد عملی برای مهندسان و واحد خرید

برای هر سیستمی که با اسیدها و سیالات خورنده سروکار دارد، انتخاب درست متریال پمپ، مرز بین یک تجهیز «کم‌دردسر» و یک «منبع دائمی نشتی و توقف خط» است. لاینینگ PTFE در پمپ‌های اسیدی و شیمیایی، با ترکیب مقاومت شیمیایی بالا، سطح نچسب، و تجربه‌ی موفق گسترده در صنایع مختلف، یکی از مطمئن‌ترین راه‌حل‌ها به‌شمار می‌آید.

اگر در حال طراحی یا نوسازی یک خط اسیدی هستید، پیشنهاد عملی این است:

1. ابتدا نوع سیال، غلظت، دما، فشار و وجود ذرات جامد را دقیق مستند کنید.

2. محدوده‌ی کاربردی PTFE را برای این شرایط بررسی کنید و با سازنده‌ی پمپ یا تامین‌کننده‌ی پوشش مشورت کنید.

3. در کنار خود پمپ، به لاینینگ لوله‌ها، فیتینگ‌ها و ولوها هم فکر کنید تا کل مسیر سیال از نظر متریال یکپارچه و سازگار باشد.

4. در قرارداد خرید، به‌صورت شفاف نوع لاینینگ، ضخامت، تست‌ها و شرایط گارانتی مرتبط با پوشش PTFE را قید کنید.

با این رویکرد، لاینینگ PTFE از یک «گزینه‌ی تزئینی در کاتالوگ» به یک ابزار جدی مهندسی برای کاهش ریسک خوردگی و هزینه‌های تعمیرات تبدیل می‌شود.
