در هر تجهیز دوّاری، اگر یاتاقان درست انتخاب نشود، هیچ چیز دیگر هم درست کار نمیکند. وقتی بحث کار در شرایط سخت، سیالات خورنده، سرعتهای متغیر و سرویسهای پر استهلاک پیش میآید، یاتاقان تفلونی (یاتاقان با لاینر PTFE) یکی از گزینههای جدی و مهندسی روی میز است.
در این مقاله راهنمایی عملی برای خرید یاتاقان تفلونی با قیمت مناسب و کیفیت بالا ارائه میکنیم تا بتوانید بین انواع گزینهها، بهترین انتخاب را برای پروژه خود انجام دهید و در عین حال هزینهها را مدیریت کنید.
آشنایی با یاتاقان تفلونی: چیستی، ویژگیها و مزایا
یاتاقان تفلونی در اصل یک یاتاقان لغزشی است که سطح تماس آن با محور یا شفت، با لایهای از تفلون صنعتی (PTFE) پوشانده شده است. این لایه نقش اصلی در کاهش اصطکاک، تحمل شرایط خورنده و کاهش نیاز به روانکاری را دارد. زیر این لایه معمولاً یک زیرلایه فلزی، پلیمری یا کامپوزیتی قرار میگیرد که استحکام مکانیکی را تأمین میکند.
مهمترین ویژگیهای یاتاقان تفلونی عبارتاند از:
-
ضریب اصطکاک بسیار پایین و شروع حرکت نرم
-
قابلیت کارکرد در بسیاری از موارد بدون نیاز به روانکار
-
مقاومت بالا در برابر اغلب مواد شیمیایی و محیطهای خورنده
-
عملکرد پایدار در محدوده گستردهای از دما
-
صدای کمتر نسبت به یاتاقانهای فلز به فلز
نتیجه این ویژگیها، افزایش عمر تجهیز، کاهش توقفات خط و کاهش هزینههای نگهداری است. به همین دلیل در بسیاری از پروژههای صنعتی و حتی بازطراحی خطوط موجود، مهندسان ترجیح میدهند قطعات حساس را به یاتاقانهای لاینشده با PTFE مجهز کنند.
کاربردهای یاتاقان تفلونی در صنایع مختلف
از این محصول در بخشهای مختلف صنایع پتروشیمی و غیره استفاده میشود که در ادامه به معرفی چند مورد میپردازیم:
کشاورزی و ماشینآلات صنعتی (کمباین، تجهیزات برداشت)
در ماشینآلات کشاورزی، یاتاقان در معرض گرد و غبار، رطوبت، گل، کود و شستوشوهای مکرر قرار میگیرد. در چنین شرایطی:
-
روانکار به سرعت شسته یا آلوده میشود
-
رسوبات و ذرات جامد، خوردگی و گیر کردن یاتاقان را تشدید میکنند
یاتاقان تفلونی به دلیل خودلغزشی بودن و مقاومت در برابر رطوبت و بسیاری از مواد شیمیایی، گزینهای مناسب برای:
-
مفصلها و یاتاقانهای بازوهای متحرک
-
مکانیزمهای انتقال نیرو در کمباینها
-
تجهیزات بستهبندی و سورتینگ محصولات کشاورزی
است و هم نیاز به سرویس را کم میکند و هم ریسک قفل کردن حرکت را کاهش میدهد.

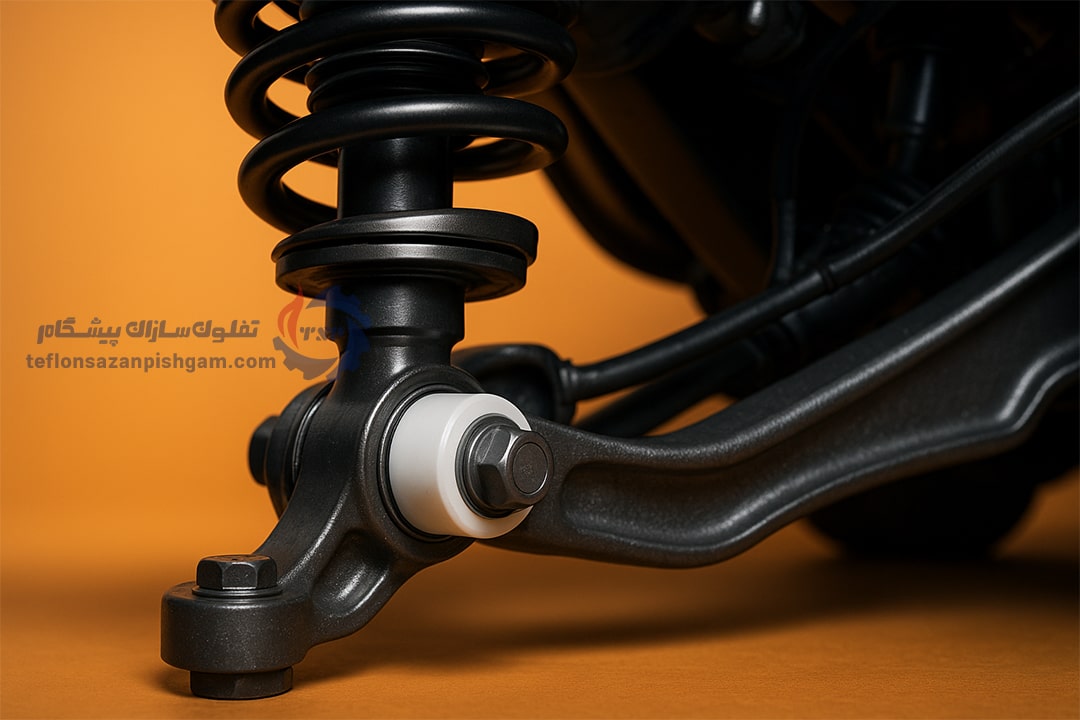

صنعت خودرو و سیستمهای تعلیق و کمکفنر
در خودروسازی و صنایع مشابه، یاتاقانهای تفلونی در بخشهایی که دامنه حرکت کوچک، ارتعاش زیاد و نیاز به صدای کم وجود دارد، استفاده میشوند. برای مثال:
-
بوشهای مفصلهای تعلیق
-
اتصالات میلههای پایدارکننده
-
برخی نقاط در کمکفنرها و لینکهای فرمان
در این نقاط، یاتاقان تفلونی کمک میکند ضربات بهتر جذب شوند، لقی کنترل شود و در عین حال سرویسکاری دورهای سنگین نیاز نباشد.
صنایع غذایی، شیمیایی و محیطهای خورنده
در صنایع غذایی، دارویی و شیمیایی، روغنکاری سنتی در بسیاری از مواقع یا مجاز نیست یا باید با استانداردهای سختگیرانه بهداشتی همراه باشد. یاتاقان تفلونی به دلیل:
-
مقاومت در برابر اسیدها، بازها و بسیاری از حلالها
-
امکان کاهش یا حذف روانکارهای روغنی
-
پاکسازی و شستوشوی آسانتر
در تجهیزات فرآیند، پمپها، همزنها، خطوط بستهبندی و سیستمهای انتقال، بسیار پرکاربرد است. همچنین در محیطهای ساحلی و خورنده، مثل پتروشیمیها و اسکلهها، یاتاقان تفلونی کمک میکند خوردگی قطعات به حداقل برسد.
چطور یاتاقان تفلونی مناسب انتخاب کنیم: فاکتورهای فنی و مهندسی
انتخاب یاتاقان تفلونی فقط «دیدن کاتالوگ و انتخاب سایز» نیست. برای اینکه یاتاقان در سرویس واقعی خوب کار کند، باید چند پارامتر فنی را بهصورت همزمان در نظر بگیرید.
جنس زیرلایه و ساختار (فولادی، پلاستیک، کامپوزیت)
لاینر PTFE بهتنهایی استحکام کافی برای تحمل بار ندارد. زیر این لایه میتواند:
-
فولادی (کربنی یا ضدزنگ)
-
برنزی
-
پلیمری مهندسی
-
یا ساختار کامپوزیتی چندلایه
باشد. انتخاب زیرلایه بر اساس:
-
میزان بار و ضربه
-
شرایط خوردگی محیطی
-
محدودیت وزن
-
و روش نصب (پرس، پیچ، چسب)
انجام میشود. در بارهای بالا و شوکدار، زیرلایه فولادی یا برنزی مناسبتر است، در حالیکه در کاربردهای سبک و حساس به خوردگی، زیرلایههای پلیمری یا کامپوزیتی عملکرد بهتری دارند.
ابعاد، تلرانسها و نکات طراحی مکانیکی
هرچقدر جنس خوب باشد، اگر لقی و تلرانسها درست انتخاب نشود، یا یاتاقان زود میساید یا شفت گیر میکند. هنگام خرید یاتاقان تفلونی حتماً:
-
قطر داخلی، قطر خارجی و طول را بر اساس استاندارد طراحی یا نقشه قطعه کنترل کنید
-
تلرانس انطباق با محور و محفظه (fit) را با توجه به انبساط حرارتی و شرایط بار مشخص کنید
-
لقی کاری اولیه را با در نظر گرفتن افزایش دما و تغییر شکل بررسی کنید
در صورت امکان، نقشه یا فایل CAD را هنگام استعلام قیمت برای سازنده ارسال کنید تا احتمال خطای ساخت کاهش یابد.
بار استاتیک و دینامیک، سرعت مجاز و ضریب ایمنی
در یاتاقانهای PTFE، معمولاً محدودیت طراحی بر اساس ترکیب بار و سرعت (پارامتر PV) تعریف میشود. برای انتخاب صحیح:
-
بار استاتیک و دینامیک را تا حد ممکن واقعی تخمین بزنید
-
سرعت چرخش یا نوسان را در شرایط عادی و حداکثر در نظر بگیرید
-
برای شوک بار، یک ضریب اطمینان مناسب لحاظ کنید
اگر دادههای کامل در دسترس نیست، بهتر است با واحد فنی سازنده، مانند تیم مهندسی تفلونسازان پیشگام، مشورت کنید تا مدل مناسب پیشنهاد شود.
مقاومت دمایی، شرایط محیطی و انتخاب پوشش PTFE
اگرچه PTFE بهصورت تئوری در بازه دمایی بسیار وسیعی کار میکند، اما:
-
نوع زیرلایه
-
نحوه اتصال لاینر
-
و محیط واقعی کار (رطوبت، بخار، مواد شیمیایی)
روی دمای کاری مجاز اثر میگذارد. در محیطهای بسیار گرم، یا جایی که دما سیکلی تغییر میکند، نوع ساخت و لاینر باید ویژه انتخاب شود تا لایه از زیرلایه جدا نشود و تغییر شکل دائمی رخ ندهد.
نوع نصب، محفظه نگهدارنده و سازگاری با قطعات همکار
یاتاقان تفلونی ممکن است:
-
بهصورت بوش ساده در محفظه پرس شود
-
بهصورت کارتریج در یک هوزینگ پیچشونده قرار گیرد
-
یا بهصورت قطعه سفارشی در یک مجموعه پیچیده مونتاژ شود
قبل از خرید، نوع نصب، جنس و دقت ماشینکاری محفظه، نحوه قفلکردن یاتاقان و سازگاری آن با شفت، آببندها و سایر قطعات را مشخص کنید تا در زمان مونتاژ، غافلگیر نشوید.
قیمت یاتاقان تفلونی: چه عواملی تعیینکنندهاند و چطور قیمت مناسب پیدا کنیم

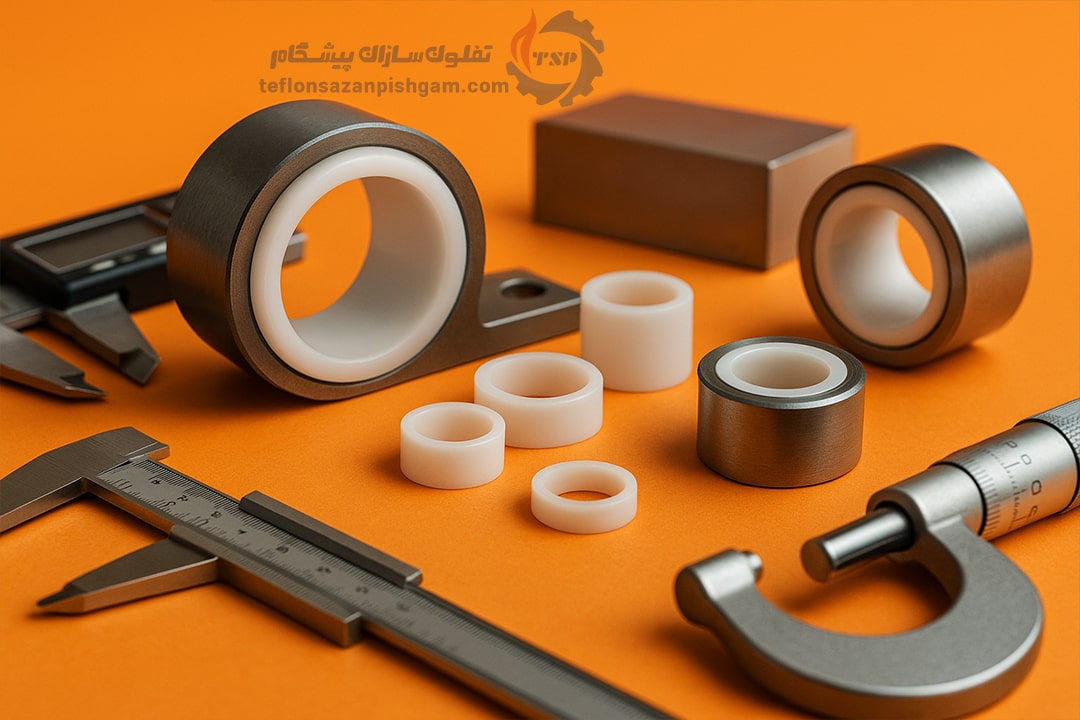

عوامل موثر روی قیمت (مواد اولیه، فرآیند تولید، برند و سفارش خاص)
قیمت یاتاقان تفلونی فقط تابع «سایز» نیست. چند عامل اصلی روی قیمت اثر میگذارند:
-
نوع و کیفیت لاینر PTFE (خالص، پرشده با گرافیت، برنز، کربن و…)
-
جنس زیرلایه و میزان ماشینکاری مورد نیاز
-
تیراژ سفارش (تکقطعه، سری کوچک، تولید انبوه)
-
دقت ابعادی و تلرانسهای خاص
-
برند، خدمات فنی و گارانتی
به همین دلیل، دو یاتاقان با ابعاد ظاهراً مشابه میتوانند اختلاف قیمت قابلتوجهی داشته باشند.
محاسبه هزینه کل مالکیت (TCO) و مقایسه قیمت بر اساس عملکرد
برای خرید یاتاقان تفلونی با قیمت مناسب بهتر است فقط بر «قیمت واحد» تمرکز نکنید. هزینه کل مالکیت (TCO) شامل موارد زیر است:
-
قیمت اولیه خرید
-
هزینه تعویض و توقف خط در طول عمر تجهیز
-
هزینه خرابیهای ناشی از شکست یاتاقان
-
هزینه نیروی انسانی برای سرویس و روانکاری
اگر یک یاتاقان کمی گرانتر باشد، اما عمر دو برابری و نیاز سرویس کمتر داشته باشد، در عمل اقتصادیتر است. بنابراین هنگام مقایسه قیمت، حتماً عمر تخمینی در شرایط واقعی و سابقه عملکرد سازنده را هم در نظر بگیرید.
نکات عملی برای خرید با قیمت مناسب: استعلام، نمونهگیری و مذاکره
برای اینکه هم کیفیت را حفظ کنید و هم قیمت منطقی بگیرید:
-
نیاز واقعی پروژه (شرایط کاری، تیراژ، دقت) را شفاف برای تأمینکننده شرح دهید
-
در پروژههای حساس، ابتدا چند نمونه برای تست عملی در سرویس واقعی بگیرید
-
در تیراژهای بالا، روی بهینهسازی طراحی مشترک با سازنده و کاهش پرت تولید مذاکره کنید
در تفلونسازان پیشگام، معمولاً با بررسی شرایط کاری و نقشه، پیشنهادهایی برای بهینهسازی طراحی داده میشود تا هم عملکرد بهتر باشد و هم قیمت نهایی منطقیتر شود.
راهنمای خرید یاتاقان تفلونی با کیفیت بالا: گارانتی، کنترل کیفیت و استانداردها
استانداردها و مشخصات فنی مهم که باید بررسی شوند
در هنگام سفارش یاتاقان تفلونی، بررسی همخوانی محصول با استانداردها و مشخصات فنی بسیار مهم است. برخی نکات کلیدی:
-
انطباق ابعادی با استانداردهایی مانند ISO / DIN در صورت نیاز
-
مشخص بودن نوع لاینر PTFE و درصد مواد پرکننده (fillers)
-
اعلام محدوده دمای کاری، بار مجاز و PV مجاز در دیتا شیت
-
ارائه گواهی مواد اولیه یا تستهای مکانیکی در سفارشهای حساس
هر چه اطلاعات فنی شفافتر باشد، ریسک خطا در انتخاب و ساخت کمتر میشود.
چکلیست کنترل کیفیت قبل از تحویل کالا و نحوه ارزیابی نمونه
قبل از اینکه یاتاقانها را بهطور کامل تحویل بگیرید، داشتن یک چکلیست ساده کنترل کیفیت بسیار کمککننده است. برای مثال:
-
اندازهگیری تصادفی ابعاد حیاتی (ID، OD، طول) با کولیس یا میکرومتر
-
کنترل ظاهری سطح لاینر برای بررسی خط و خش، حفره یا جداشدگی
-
بررسی لقی اولیه شفت در چند نمونه مونتاژ آزمایشی
-
تأیید تطابق برچسبگذاری و کد محصول با سفارش ثبتشده
در سفارش از تفلونسازان پیشگام میتوانید قبل از تولید انبوه، نمونه اولیه (prototype) دریافت کنید، آن را روی تجهیز واقعی تست کنید و بعد از تأیید، تولید سری انجام دهید. این کار هزینه دوبارهکاری و اصلاح را به حداقل میرساند.
نصب، نگهداری و عیبیابی یاتاقان تفلونی برای افزایش عمر و کاهش هزینهها
نکات نصب صحیح و جلوگیری از خطاهای رایج هنگام مونتاژ
نصب اشتباه، حتی بهترین یاتاقان را هم خراب میکند. چند نکته مهم در مونتاژ:
-
از ابزار مناسب (پرس، بوش فشار) برای جا زدن یاتاقان استفاده کنید و از ضربه مستقیم با چکش خودداری کنید
-
محفظه را قبل از نصب تمیز و برادهها و پلیسهها را کاملاً حذف کنید
-
عدم هممحوری (misalignment) را با کنترل دقیق ماشینکاری و مونتاژ برطرف کنید
-
در صورت نیاز به چسب، از چسب مناسب دما و محیط کاری استفاده کنید
نگهداری پیشگیرانه، تمیزکاری و شرایطی که نیاز به روانکاری دارند
بسیاری از یاتاقانهای تفلونی میتوانند بدون روانکار کار کنند، اما این به معنی عدم نیاز کامل به نگهداری نیست. توصیه میشود:
-
در بازههای زمانی مشخص، لقی و صدای کارکرد را چک کنید
-
در محیطهای آلوده به گرد و غبار یا ذرات جامد، محافظها و آببندها را بررسی و تمیز کنید
-
در برخی کاربردها، استفاده از روانکارهای سازگار با PTFE میتواند عمر یاتاقان را افزایش دهد
اگر در مورد نیاز یا عدم نیاز به روانکاری مطمئن نیستید، بهتر است با واحد فنی سازنده مشورت کنید.
عیبهای متداول در یاتاقان تفلونی و راهکارهای ساده رفع مشکل
برخی از عیبهای رایج در سرویس عبارتاند از:
-
سایش غیرعادی و زودهنگام:
معمولاً به دلیل بار بیش از حد، ناهممحوری یا زبری شفت است. راهکار: بررسی مجدد طراحی بار، اصلاح ماشینکاری شفت و محفظه، و انتخاب لاینر مناسبتر. -
ایجاد لقی زیاد بعد از مدت کوتاه:
میتواند ناشی از انتخاب اشتباه تلرانس اولیه یا شوک بار بالا باشد. راهکار: بازطراحی لقی اولیه، استفاده از زیرلایه مقاومتر و افزایش ضریب اطمینان. -
صدای غیرمعمول یا گیر کردن در شروع حرکت:
ممکن است به دلیل آلودگی سطح، ورود ذرات جامد یا تغییر شکل موضعی لاینر باشد. راهکار: تمیزکاری، بررسی آببندها، و در برخی موارد تعویض یاتاقان و اصلاح شرایط محیطی.
دعوت به مشاوره و خرید از تفلونسازان پیشگام
اگر برای پروژه خود به خرید یاتاقان تفلونی با قیمت مناسب و کیفیت بالا فکر میکنید، بهترین کار این است که قبل از ثبت سفارش، شرایط کاری، نقشه و نیاز واقعی تجهیز را با یک تیم فنی باتجربه مرور کنید.
در تفلونسازان پیشگام، علاوه بر تولید انواع یاتاقان و بوشهای تفلونی و کامپوزیتی، امکان مشاوره مهندسی، طراحی سفارشی و نمونهسازی نیز وجود دارد.
